High-Z S-1000/T Komplett Cnc Maskin
High-Z S-1000/T Komplett Cnc Maskin er en komplett CNC-pakke med High-Z S-1000/T-maskin, 1050 W fresemotor, 5-kanals maskinstyring og KinetiC NC-programvare. Maskinen har åpen ramme og et arbeidsområde på 1000 × 600 × 110 mm.
Bruksområde
High-Z S-1000/T er utviklet for CNC-bearbeiding i verksted, produksjon, prototyping, utdanning og annen teknisk bruk. Den åpne rammen gjør det mulig å plassere maskinen over arbeidsstykker som er større enn selve arbeidsområdet, slik at også større emner kan bearbeides lokalt innenfor maskinens vandring. Maskinen kan brukes uten T-sporplate, og kan bygges ut med blant annet T-sporplate, vakuumbord og annet tilleggsutstyr.
T-modellen har høyere presisjon, raskere skruer og stivere glidebaner enn standardutførelsen. Oppsettet passer både som hovedmaskin i mindre virksomheter, som ekstra CNC-maskin i produksjonsmiljøer og til prototyping eller undervisning.
Viktige egenskaper
- Åpen rammekonstruksjon gjør det mulig å plassere maskinen over større arbeidsstykker når emnet ikke kan legges innenfor selve rammen.
- T-modellen har raskere skruer og stivere glidebaner for høyere presisjon.
- Fire stegmotorer med 2000 steg per omdreining, hvorav to motorer arbeider på X-aksen.
- X- og Y-aksen har føringer i 22 mm herdet stål, mens Z-aksen har 16 mm føringer.
- Referanse- og begrensningsbrytere på alle akser samt dobbelsikret nødstopp.
- Pakken omfatter 5-kanals maskinstyring, KinetiC NC-programvare, nettverksswitch og fresemotor.
Fordeler
- Den åpne rammen gjør maskinen anvendelig også når arbeidsstykket er større enn maskinens normale arbeidsflate.
- To motorer på X-aksen bidrar til presis gange langs den lange aksen.

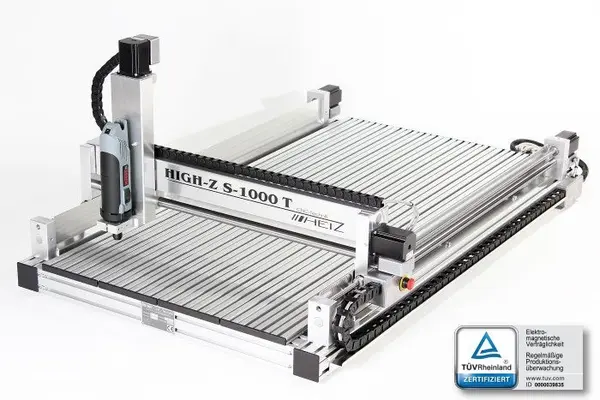

- Maskinen kan utvides med blant annet T-sporplate og vakuumbord for å tilpasses ulike arbeidsoppsett.
- Maskinstyringen har fem kanaler for X-, Y- og Z-akse samt to valgfrie kanaler.
Tekniske spesifikasjoner
| Modell | High-Z S-1000/T |
| Arbeidsområde | 1000 × 600 × 110 mm |
| Maskinmål | 132 × 84 cm |
| Stegmotorer | 4 stk. |
| Oppløsning på stegmotorer | 2000 steg per omdreining |
| Motorer på X-akse | 2 stk. |
| Føringer, X- og Y-akse | 22 mm herdet stål |
| Føringer, Z-akse | 16 mm herdet stål |
| Travershastighet | 8000 mm/min |
| Fresemotor | AMB 1050 FME-P, 1050 W |
| Hastighetsområde, fresemotor | 5000–25000 o/min |
| Spennhylsesystem | ER16 |
| Maskinstyring | Zero-4, 5 kanaler, opptil 5 × 3.5 A |
| Tilkobling | LAN, parallellport eller USB |
| Vekt | Ca. 51 kg |
Pakken inneholder
- 1 stk. High-Z S-1000T CNC-maskin med åpen ramme.
- 1 pakke med 10 stk. M6-muttere for T-spor, type 8.
- 1 stk. Smøremidler High-Z.
- 1 stk. AMB 1050 FME-P fresemotor på 1050 W, 5000–25000 o/min og ER16-spennhylser.
- 1 stk. Zero-4 5-kanals maskinstyring fra CNC-Step med integrert KinetiC NC-styreprogram.
- 1 stk. transportkasse S1000, 1476 × 946 × 740 mm.
- 1 stk. Z-akse, standard 110 mm for T-serie.
- 1 stk. 5-ports nettverksswitch, 10/100 Mbit/s, for tilkobling mellom PC og Kinetic Pod.
Kompatibilitet

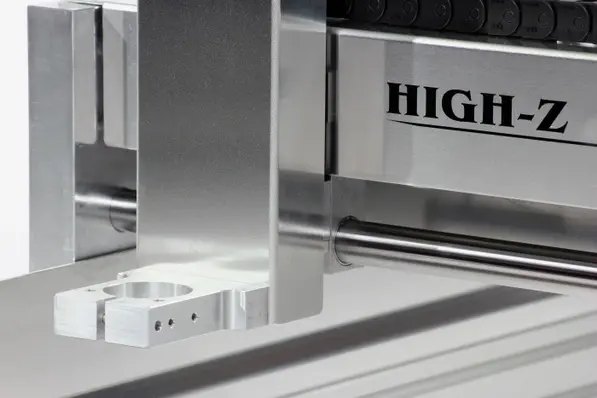

Fresemotoren som brukes med maskinen må ha 43 mm Euro-hals. De medfølgende M6-mutterne er beregnet for T-sporplaten og passer ikke i standard T-spor i fresebord.
Merk

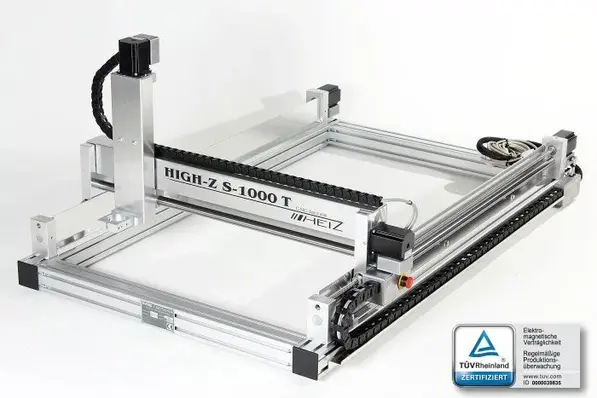

- Maskinen leveres med åpen ramme uten T-sporplate.
- PC med Windows-operativsystem er nødvendig for å styre maskinen og følger ikke med.
- T-sporplate, vakuumbord og annet tilleggsutstyr kan leveres separat.
- Frakt direkte fra fabrikken kommer i tillegg. Spør om fraktpris.
- Ved kjøp i nettbutikk belastes hele kjøpesummen. Ved bestilling via e-post eller direkte kontakt med selger deles betalingen i 30 % ved bestilling og resterende 70 % én uke før levering.
