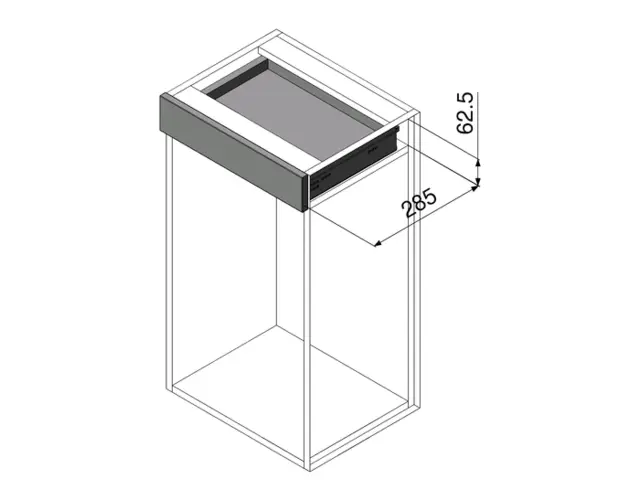

Tandembox For Tip-On Blumotion 270mm

Tandembox For Tip-On Blumotion 270mm er et komplett sett med TANDEMBOX Antaro-komponenter for én lav skuff med 270 mm nominell lengde. Settet har stålsider med M-høyde på 83 mm, fulluttrekk med demping og dynamisk belastningskapasitet på 30 kg.

Bruksområde

Settet brukes til å bygge en lav TANDEMBOX Antaro-skuff. Det inneholder skinner, høyre og venstre skuffeside, frontbraketter, bakstykkeadaptere og dekkapper. Skuffefront, bakstykke og bunn må lages eller bestilles separat, og bakstykke og bunn skal være i 16 mm materiale.

Skinnene kan utvides med mekanisk TIP-ON BLUMOTION for «dytt for å åpne»-funksjon i tillegg til demping. De kan også brukes med Servo Drive for elektrisk trykkåpning.

Viktige egenskaper

• TANDEMBOX Antaro-system for én lav skuff med 270 mm nominell lengde.
• Fulluttrekk med demping gir tilgang til hele skuffens uttrekksområde og kontrollert lukking.
• Dynamisk belastningskapasitet på 30 kg.
• Skuffesider i stål med M-høyde på 83 mm.
• Lakkerte deler i RAL 9006 grå, angitt som hvit aluminium.
• Kan utvides med mekanisk TIP-ON BLUMOTION eller brukes med Servo Drive.

Fordeler

• Settet samler de nødvendige TANDEMBOX-komponentene for én lav skuff, slik at skinner, sider, frontfester og bakstykkeadaptere er tilpasset samme oppbygning.
• Fulluttrekket gjør hele skuffens uttrekksområde tilgjengelig.
• Dempingen gir en kontrollert lukkebevegelse, samtidig som systemet kan bygges ut med trykkåpning dersom ønskelig.

Tekniske spesifikasjoner

Pakken inneholder

• 1 sett 578.2701M skuffeskinner for høyre og venstre side, 270 mm, 30 kg.
• 2 stk. Zsf.35A2 frontbraketter for treskruefeste.
• 1 sett 378M2702Sa skuffesider for høyre og venstre side, Grå, H=83 mm.
• 1 stk. Z30M000S L Grå adapter for trebakstykke, venstre, H=67 mm.
• 1 stk. Z30M000S R Grå adapter for trebakstykke, høyre, H=67 mm.
• 2 stk. Zaa.330C dekkapper, Grå.

Kompatibilitet

• TANDEMBOX Antaro.
• Mekanisk TIP-ON BLUMOTION kan ettermonteres på skinnene.
• Skinnene er også egnet for Servo Drive.

Merk

Skuffefront, bakstykke og bunn medfølger ikke. Bakstykke og bunn skal være i 16 mm materiale.

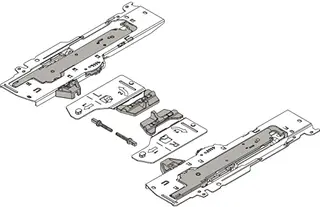

TIP-ON BLUMOTION-enhet og synkrostag medfølger ikke. TIP-ON BLUMOTION-enheter finnes i ulike vektklasser og bør suppleres med synkrostag. Synkrostaget leveres i lengde på 1125 mm og kappes etter skuffebredden. For TANDEMBOX beregnes lengden som innvendig lysmål i skapet minus 240 mm. Ett stag er normalt tilstrekkelig til 2–4 skuffer med TIP-ON BLUMOTION.

Det må være minimum 3 mm avstand mellom bakvegg og skuffeskinne.
