AW216BTS bordsag Ø216 mm, 230 V

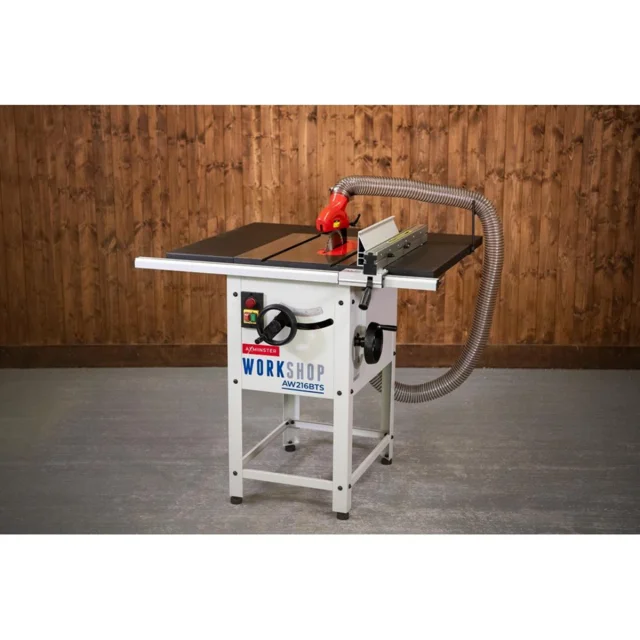

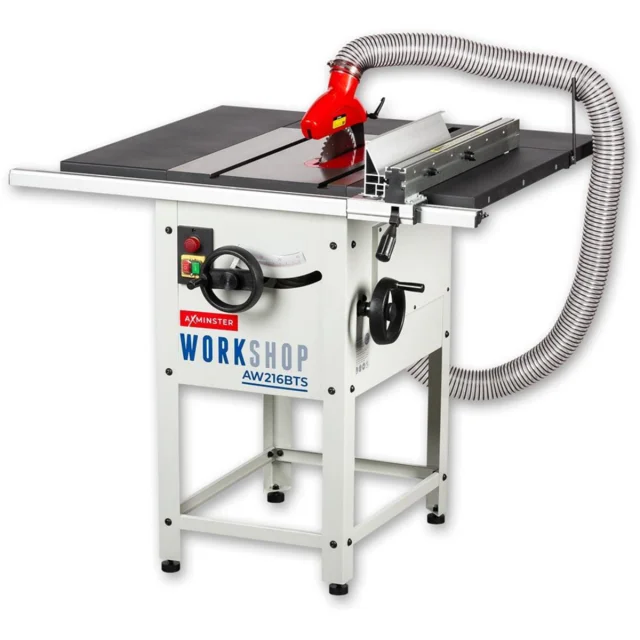

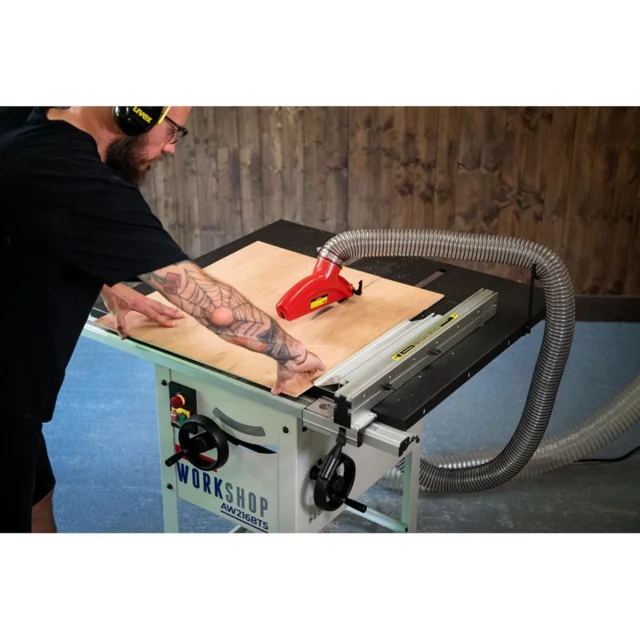

AW216BTS bordsag Ø216 mm, 230 V er en kompakt bordsag fra Axminster Workshop med 1.1 kW induksjonsmotor, presisjonsslipt støpejernsbord og en skjæredybde på opptil 60 mm ved 90°. Maskinen kombinerer et kompakt format med en kløyvebredde på opptil 345 mm og er utviklet for mindre verksteder, hobbyarbeid og generelle trebearbeidingsoppgaver.

Bruksområde

AW216BTS er beregnet for trebearbeiding og passer særlig godt når verkstedplassen er begrenset eller arbeidsstykkene er relativt små. Den kan brukes til kløyving, kapping og skråkutt samt møbelprosjekter, hobbyarbeid og generelle gjør-det-selv-oppgaver i både hardt og mykt tre. Maksimal skjæredybde er 60 mm ved 90° og 40 mm ved 45°.

Viktige egenskaper

• 1.1 kW induksjonsmotor med et støynivå som gjør maskinen godt egnet der motorstøy er en viktig faktor.
• Presisjonsslipt støpejernsbord på 790 x 925 mm med bordforlengelser på venstre, høyre og bakre side.
• Maksimal skjæredybde på 60 mm ved 90° og 40 mm ved 45°.
• Kløyvekapasitet på opptil 345 mm med parallellanlegg.
• Motor- og sagakselenheten er montert på bordvugger som er boltet direkte til chassiset, noe som gir jevn justering av sagbladets høyde og vinkel.

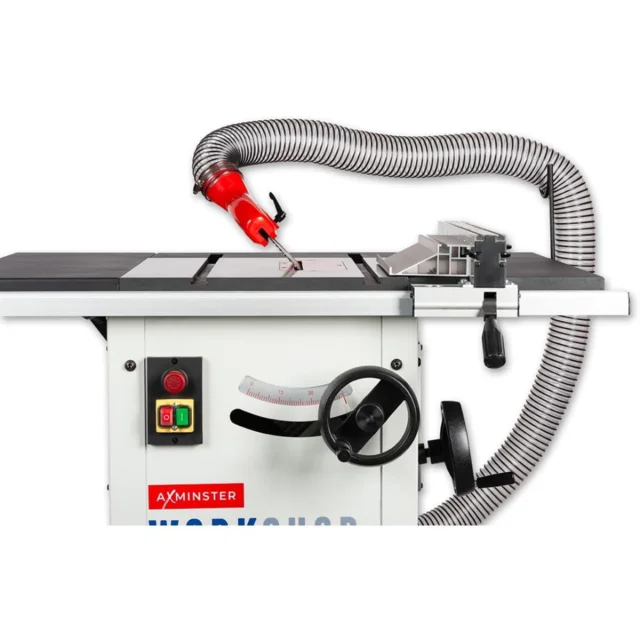

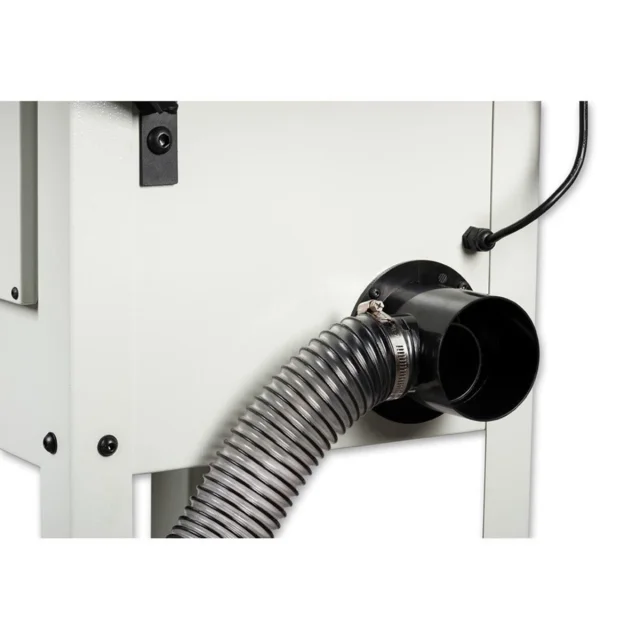

• Kombinert sponavsug over sagbladet og under bordet, samlet til ett avsugsutløp for tilkobling til sponavsug.

Fordeler

• Det kompakte formatet gjør sagen lettere å plassere i mindre verksteder uten å gi avkall på en skjæredybde på opptil 60 mm.
• Chassismontert mekanisme for høyde- og vinkeljustering gir jevn betjening og reduserer belastningen som ellers ville vært overført til undersiden av bordet.
• Det solide støpejernsbordet gir en jevn arbeidsflate, mens stativet i pulverlakkert stål og gummiføttene bidrar til stabilitet under arbeid.

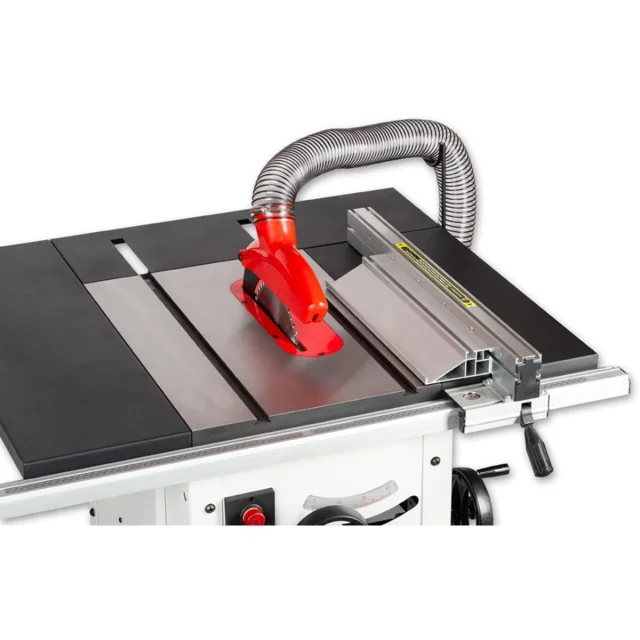

• Avsug både over og under sagbladet bidrar til å holde skjæreområdet renere og samler tilkoblingen til ett avsugspunkt.

Konstruksjon og justering

Sagens motor- og sagakselenhet er montert på bordvugger som er boltet direkte til chassiset. Denne konstruksjonen brukes normalt på større sager og gir en jevn mekanisme for heving, senking og vipping av sagbladet. Sagbladet kan vinkles fra 0° til 45°.

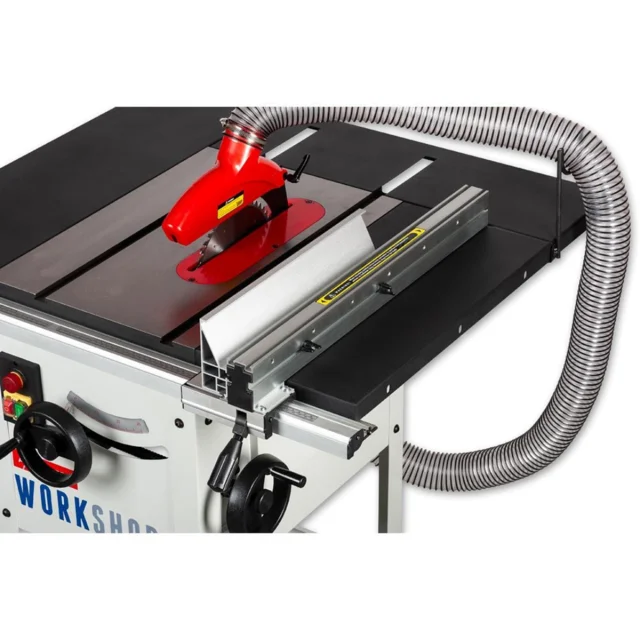

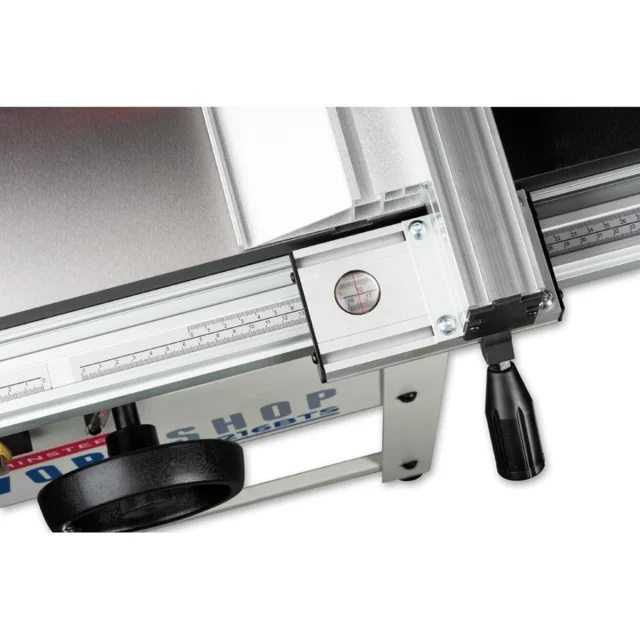

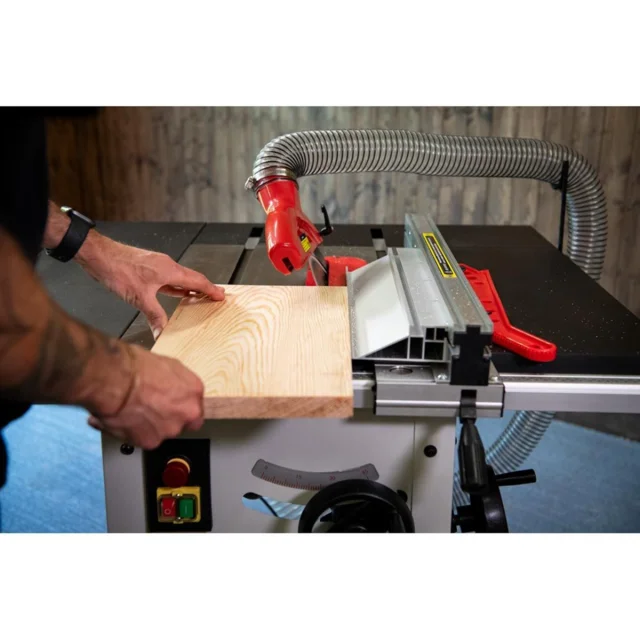

Parallellanlegget går i full bordlengde og har et skyvbart hjelpeanlegg som kan brukes i høy eller lav posisjon. Bordet har 19 mm T-spor for gjæringsanlegg på begge sider av sagbladet. Med gjæringsanlegget kan arbeidsstykket føres kontrollert ved kapping og gjæringskutt. Avtakbare sidepaneler gir enklere tilgang ved rengjøring og vedlikehold.

Tekniske spesifikasjoner

Medfølger

• Axcaliber Premium TCT-sagblad, 216 x 2.2 x 30 mm, 48 tenner
• Parallellanlegg med skyvbart hjelpeanlegg
• Gjæringsanlegg
• Bladbeskyttelse og spaltekniv
• Sponavsugsslange med slangeklemmer og oppheng

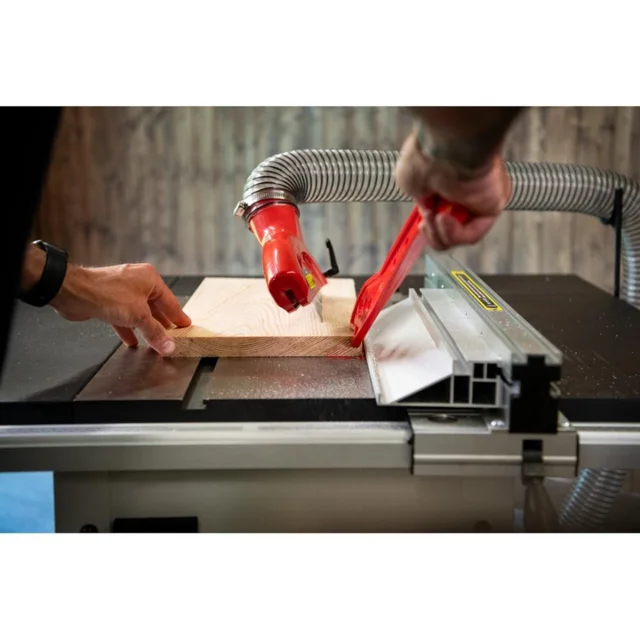

• Skyvepinne
• Bordforlengelser med festedeler
• Understell med føtter og festedeler
• Verktøysett og aksellåsestang for blant annet sagbladbytte

Merk

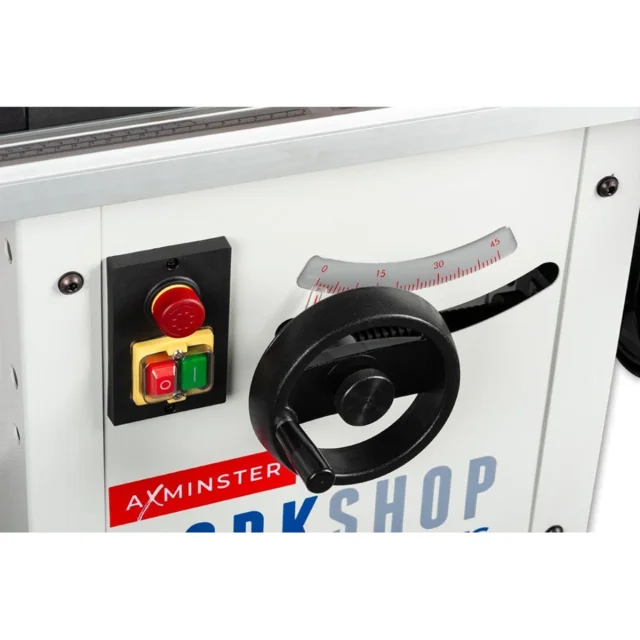

Anbefalt minimum luftmengde for tilkoblet sponavsug er 1 000 m³/t. Maskinen har nullspenningsutløser og separat låsbar nødstoppfunksjon.

Ved første gangs oppsett skal understell, bordforlengelser og parallellanleggsskinne monteres. Spaltekniven er satt i nedre stilling for transport og må flyttes til øvre arbeidsstilling før sagen tas i bruk. Avstanden mellom sagbladet og spaltekniven skal være maksimalt 5 mm. Bladbeskyttelsen og avsugsslangen monteres før bruk.
