Startsett Benkeplatejig. Komplett
Startsett Benkeplatejig. Komplett er en komplett pakke for fresing og montering av benkeplateskjøter, med Trend T7EK håndoverfres og KWJ650 benkeplatejig som hovedkomponenter. Pakken inkluderer også tre rette notstål med bunnskjær og to Wolfcraft EHZ PRO 100-15 enhåndstvinger, slik at nødvendig frese- og festeutstyr for jiggen er samlet i ett sett.
Bruksområde
Pakken er beregnet for fresing av 90° skjøter i benkeplater ved blant annet kjøkkenmontering. KWJ650 kan brukes på laminerte benkeplater, tre og kompaktlaminat med bredde opptil 650 mm og tykkelse opptil 40 mm. Jiggen kan brukes til både høyre- og venstresidige hjørner, og har i tillegg føringer for boltutsparinger, 400 mm radius og 35 mm hengsleutsparing.
Viktige egenskaper
- Trend T7EK håndoverfres med 2100 W motor, 12 mm spennhylse og variabel hastighet fra 11,500 til 28,000 o/min.
- Trend KWJ650 er CNC-maskinert i 12 mm kompakt HPL og har faste posisjoner for benkeplatebredder på 600, 616, 635 og 650 mm.
- KWJ650 har 33 mm innrykk for gjæringsskjøter, 400 mm radius og to utsparinger for standard 150 mm benkeplatebolter.
- Tre rette notstål med bunnskjær, 12.7 mm (1/2") diameter, 50 mm kuttelengde og 12 mm tange.
- To Wolfcraft EHZ PRO 100-15 enhåndstvinger med opptil 120 kg klemmetrykk og mulighet for bruk som spreder.
- T7EK har 50 mm slaglengde, 7-posisjons revolvertårn og mikrojusterbart sideanlegg med justering i 0.1 mm intervaller.
Fordeler
- Faste indeksposisjoner på jiggen reduserer behovet for manuell oppmåling ved vanlige benkeplatebredder.
- Håndoverfres, 30 mm styrehylse, passende fresestål og to tvinger er samlet i pakken og dekker de oppgitte kravene for bruk av KWJ650.
- Enhåndstvingene gjør det mulig å holde eller plassere arbeidsstykket samtidig som tvingen betjenes.
- Variabel hastighet og presis dybdejustering på T7EK gir kontroll ved benkeplateskjøter, spor og utsparinger.
Tekniske spesifikasjoner
| Effekt, håndoverfres | 2100 W |
| Spenning | 230 V |
| Spennhylse | 12 mm |
| Hastighetsområde | 11,500–28,000 o/min |
| Maks. slaglengde | 50 mm |
| Maks. benkeplatebredde | 650 mm |
| Maks. benkeplatetykkelse | 40 mm |
| Faste breddeposisjoner | 600, 616, 635 og 650 mm |
| Jiggmateriale | 12 mm kompakt HPL |
| Radius | 400 mm |
| Fresestål | Ø12.7 mm (1/2") x 50 mm, 12 mm tange |
| Klemmetrykk per tvinge | Opptil 120 kg |

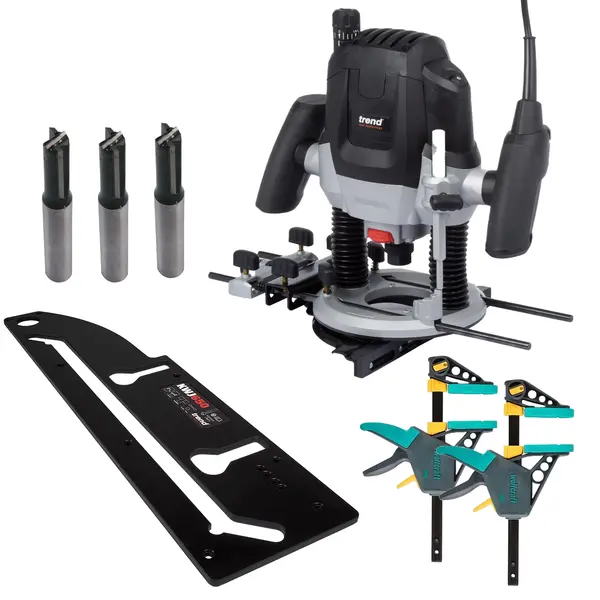

Pakken inneholder
- 1 stk. Trend T7EK Håndoverfres 2100W
- 1 stk. Trend KWJ650 benkeplatejig
- 3 stk. rette notstål med bunnskjær, Ø12.7 mm (1/2") x 50 mm, 12 mm tange
- 2 stk. Wolfcraft EHZ PRO 100-15 enhåndstvinger
- 12 mm spennhylse til T7EK
- Reduksjonshylse 1/4" til T7EK
- 30 mm og 16 mm styrehylser til T7EK
- Sideanlegg til T7EK
- Trammel pin for sirkelfresing til T7EK
- Formstøpt transportkoffert til T7EK
Merk
Trend T7EK er ikke kompatibel med fresebord.
