Diamant Graveringsverktøy for High-Z

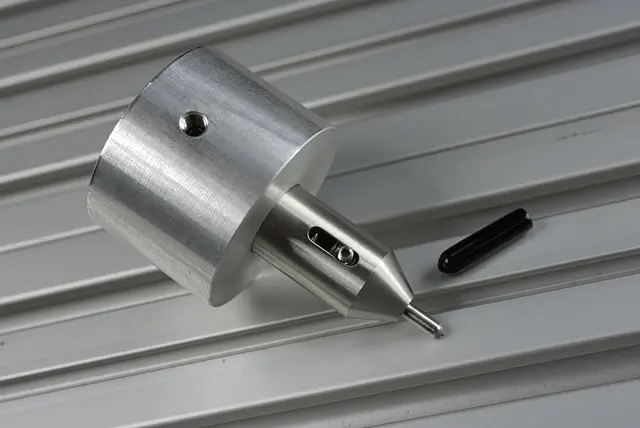

Diamant Graveringsverktøy for High-Z er en verktøyholder for ripegravering med diamant på CNC-maskiner. Holderen har automatisk trykkregulering og leveres med diamant.

Bruksområde

Verktøyet brukes til diamantgravering i blant annet aluminium, kobber, messing og mykere stållegeringer. Graveringsdybden påvirkes av den programmerte Z-matingen samt hardheten og seigheten i materialet som bearbeides.

Viktige egenskaper

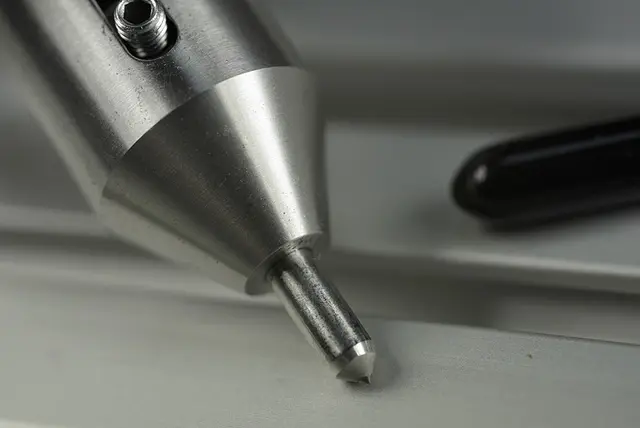

• Automatisk trykkregulering for gravering med fast diamantverktøy.
• Presis føring av diamanten i holderen for tett plasserte graveringsbaner.
• Monteres i fresemotorfestet i stedet for fresemotoren.
• Utviklet for bruk med industridiamanter.

Fordeler

• Den automatiske trykkreguleringen følger den innstilte Z-matingen og gjør det mulig å styre graveringsdybden gjennom CNC-programmet.
• Presis føring reduserer risikoen for at diamanten vandrer inn i en eksisterende graveringsbane ved tett gravering.

Fremgangsmåte

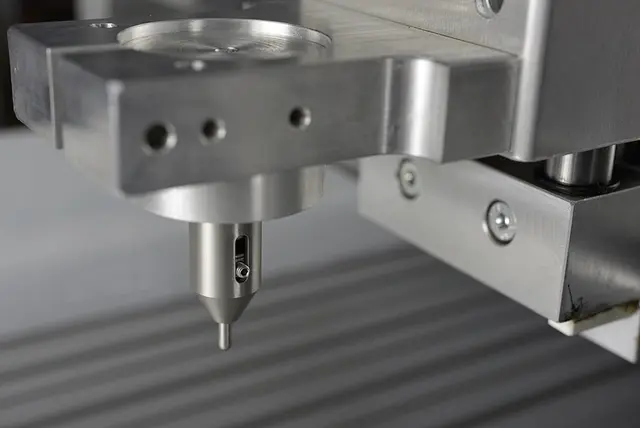

1. Sett diamantgraveringsholderen inn i fresemotorfestet i stedet for fresemotoren.
2. Plasser holderens øvre kant i flukt med øvre kant på fresemotorfestet.
3. Stram holderen med den innvendige sekskantskruen i fresemotorfestet.
4. Angi ønsket Z-mating og graveringsdybde i CNC-programmet før arbeidsoperasjonen.

Tekniske spesifikasjoner

Medfølger

• Diamant for ripegravering

Kompatibilitet

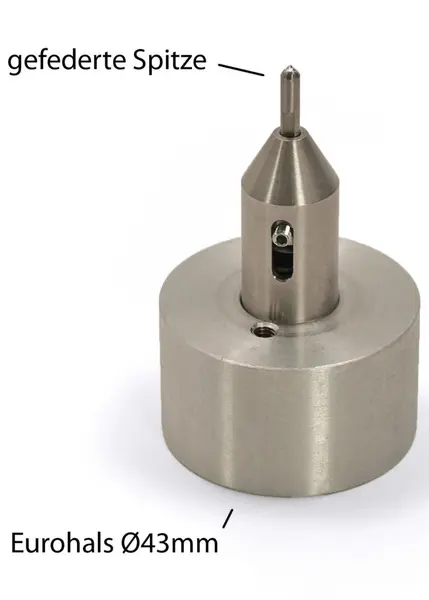

Passer CNC-fresemaskiner med Eurohalsfeste 43H7.

Merk

For rene diamantgraveringer må maskinmekanikken og verktøyholderen ha svært liten slark. Leverandøren angir at slark på 0.01–0.02 mm ikke bør overskrides for presis føring av diamanten.
