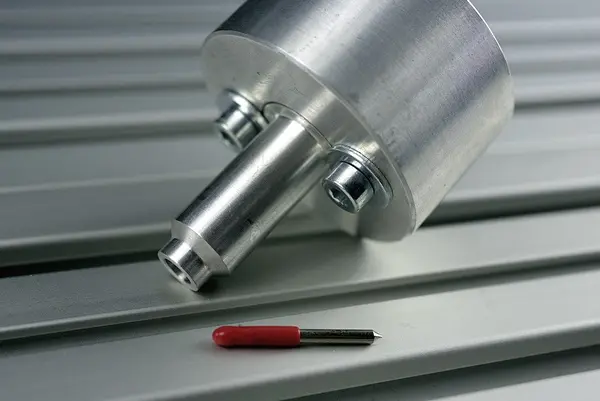

Knivholder for High-Z
Knivholder for High-Z er en slepeknivholder for CNC-maskiner, utviklet for skjæring av folie og film. Holderen har fjærbelastet trykkregulering og justerbar skjæredybde.
Bruksområde
Knivholderen brukes i stedet for fresemotoren ved skjæring av blant annet vinylfolie og annen folie med tykkelse opptil ca. 0.2 mm. Slepekniven følger skjæreretningen under maskinens bevegelser og er dobbelt kulelagret i holderen for jevn rotasjon.
Viktige egenskaper
- Fjærbelastet trykkregulering der skjæretrykket styres gjennom Z-dybden.
- Skjæredybden justeres med en selvlåsende riflet skrue som holder innstillingen under bruk.
- Kniven er dobbelt kulelagret for jevn rotasjon i holderen.
- CNC-maskinert holder med små toleranser for nøyaktig føring av kniven.
- Spesialformet glidehode støtter materialet rundt skjæreområdet, også ved små detaljer.
- En ekstra tetningsleppe foran kniven begrenser inntrenging av klebende folie i holderen.
Fordeler
- Skjæredybden kan finjusteres slik at folien skjæres uten at underlagsmaterialet kuttes unødvendig dypt.
- Fjærbelastningen gjør det mulig å regulere skjæretrykket gjennom maskinens Z-posisjon.
- Glidehodet bidrar til å holde små utskårne deler på plass under skjæringen.
Fremgangsmåte
- Sett knivholderen inn i fresemotorholderen i stedet for fresemotoren, og stram den med sekskantskruen på holderen.
- Juster kniven slik at spissen bare stikker så vidt ut forbi glidekanten.
- Test innstillingen ved å føre holderen for hånd i en liten sirkel på folien, med glidehodet liggende jevnt mot materialet.
- Hvis den utskårne delen ikke kan løsnes, dreies den riflede skruen litt med klokken. Hvis underlagsmaterialet får tydelige riper, reduseres skjæredybden.
- Riktig innstilling er oppnådd når folien skjæres gjennom og underlagsmaterialet bare får et svakt synlig merke.
Tekniske spesifikasjoner
| Type | Slepeknivholder |
| Feste | Eurohals 43H7 |
| Skjærevinkel | 45° |
| Maks. materialtykkelse | Ca. 0.2 mm folie |
| Trykkregulering | Fjærbelastet, reguleres via Z-dybden |
| Justering av skjæredybde | Selvlåsende riflet skrue |
Medfølger
Kompatibilitet
Knivholderen kan brukes i CNC-fresemaskiner med fresemotorholder for eurohals 43H7. Den kan bruke standardkniver med 45° skjærevinkel som er kompatible med Roland-slepekniver.
Merk
Knivholderen er beregnet for skjæring av folie med tykkelse opptil ca. 0.2 mm. Skjæredybde og trykk bør stilles inn med en liten test før den ordinære skjæringen startes.
