High-Z S-1400/T Startpakke

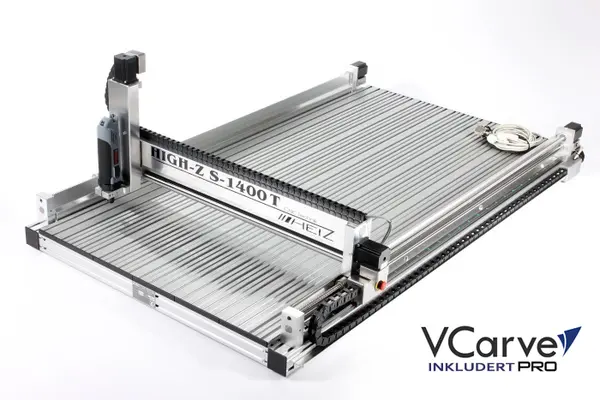

High-Z S-1400/T Startpakke er en komplett CNC-pakke med High-Z S-1400T CNC-fresemaskin, T-sporplate, AMB 1050 FME-P fresemotor, maskinstyring og Vectric VCarve Pro. Pakken gir et samlet oppsett for CNC-bearbeiding med arbeidsområde på 1400 x 800 x 110 mm og styring via LAN og KinetiC NC.
Bruksområde
Pakken er satt sammen for CNC-fresing i verksteder, produksjonsbedrifter, utdanningsmiljøer og for private brukere. High-Z S-1400T kan brukes med den medfølgende T-sporplaten for oppspenning av emner, men maskinen kan også brukes uten bord og plasseres over større arbeidsstykker. Den åpne konstruksjonen gjør det også mulig å bearbeide emner som er lengre enn bordet.
Vectric VCarve Pro brukes til å utforme CNC-jobber med blant annet 2D-design, tekst, skilt, karveskurd og tosidig arbeid. Programmet kan også importere 3D-modeller i formatene SLT, OBJ, 3DM og SKP.
Viktige egenskaper
- High-Z S-1400T CNC-fresemaskin med arbeidsområde på 1400 x 800 x 110 mm.
- Fire stegmotorer med 2000 steg per omdreining, hvorav to motorer driver X-aksen.
- Føringer i herdet stål: 22 mm på X-aksen, 30 mm på Y-aksen og 16 mm på Z-aksen.
- AMB 1050 FME-P fresemotor på 1050 W med hastighetsområde fra 5000 til 25 000 o/min og ER16 spennhylsesystem.
- 5-kanals Zero-4 maskinstyring med integrert KinetiC NC og LAN-tilkobling.
- T-sporplate og M6 T-spormutre for oppspenning av emner følger med i pakken.
Fordeler
- Maskinen kan plasseres over større arbeidsstykker når den brukes uten bord, slik at bearbeidingen ikke er begrenset til emner som får plass på den medfølgende T-sporplaten.
- Åpne ender gjør det mulig å arbeide med emner som er lengre enn selve bordet.
- Pakken samler CNC-maskin, fresemotor, maskinstyring, oppspenningsplate og programvare i ett oppsett, slik at hovedkomponentene for CNC-arbeid leveres samlet.
- VCarve Pro kombinerer 2D-design, import av 3D-modeller og støtte for tosidig arbeid i samme program.
Tekniske spesifikasjoner
| Modell | High-Z S-1400T |
| Arbeidsområde | 1400 x 800 x 110 mm |
| Maskinmål | 1750 x 1040 mm |
| Bordstørrelse | 1730 x 880 mm |
| Travershastighet | 8000 mm/min |
| Stegmotorer | 4 stk., 2000 steg per omdreining |
| Føring X-akse | 22 mm herdet stål |
| Føring Y-akse | 30 mm herdet stål |
| Føring Z-akse | 16 mm herdet stål |
| Vekt | Ca. 76 kg |
| Fresemotor | AMB 1050 FME-P |
| Effekt, fresemotor | 1050 W |
| Hastighetsområde, fresemotor | 5000–25 000 o/min |
| Spennhylsesystem | ER16 |
| Maskinstyring | 5-kanals Zero-4 med KinetiC NC og LAN |
Pakken inneholder
- 1 stk. High-Z S-1400T CNC-fresemaskin.
- 3 stk. bærebjelker for High-Z S-1400.
- 1 stk. T-sporplate for High-Z S-1400T, for oppspenning av emner.
- 1 stk. AMB 1050 FME-P fresemotor, 1050 W, 5000–25 000 o/min, med ER16 spennhylser.
- 1 stk. 8 mm spennhylse til fresemotoren.
- 1 stk. 5-kanals Zero-4 maskinstyring fra CNC-Step med integrert KinetiC NC.
- 1 stk. 5-ports nettverksswitch, 10/100 Mbit/s, for tilkobling mellom PC og KinetiC-enheten.
- 1 stk. Vectric VCarve Pro med lisensnøkkel og personlig nedlastingslenke på e-post.
- 10 stk. T-spormutre Type 8 med M6-gjenger.
- 1 stk. smøremidler for High-Z.
- 1 stk. transportkasse til High-Z S-1400/105.
- 1 stk. standard Z-akse på 110 mm for T-serien.
Kompatibilitet
T-spormutrene Type 8 med M6-gjenger passer til T-sporplaten som følger med pakken. De passer ikke i standard T-spor i fresebord.
Merk
- Det kreves en PC med Windows-operativsystem i tillegg til innholdet i pakken.
- Fresemotoren monteres i 43 mm Euro-hals.
- Frakt fra fabrikken i Tyskland kommer i tillegg. Kontakt Gustavsen for fraktpris til aktuell adresse.
- VCarve Pro har begrenset angrerett. Etter mottatt lisensnøkkel er programvaren ikke refunderbar.
