High-Z S-2100/T-105 Komplett Cnc Maskin

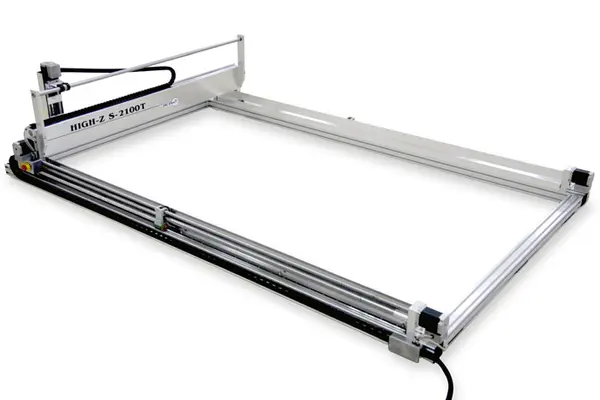

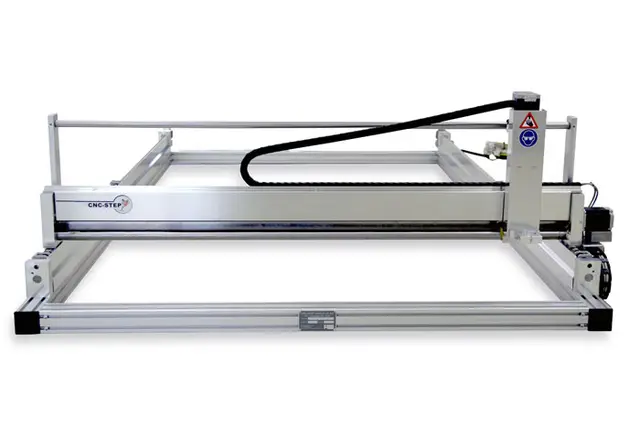

High-Z S-2100/T-105 Komplett Cnc Maskin er en T-modell CNC-fresemaskin med åpen ramme og arbeidsområde på 2100 x 1050 x 110 mm. Pakken leveres med fresemotor, maskinstyring, KinetiC-NC-programvare og nødvendig nettverksutstyr for styring via LAN.
Bruksområde

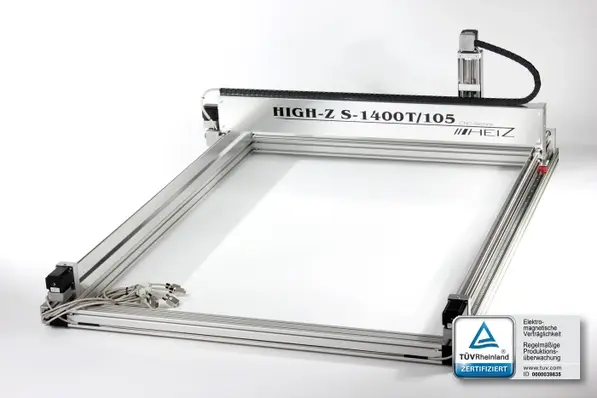

Maskinen er beregnet for CNC-bearbeiding der et stort arbeidsområde og en åpen maskinramme er ønskelig. Den åpne konstruksjonen gjør det mulig å plassere maskinen over større arbeidsstykker og å bearbeide emner som er lengre enn rammen. High-Z S-2100/T-105 kan brukes til blant annet prototyping og produksjonsoppgaver i bedrifter, mindre verksteder og utdanningsmiljøer.
Viktige egenskaper
- T-modell med høyere presisjon, raskere skruer og stivere glidebaner.
- Arbeidsområde på 2100 x 1050 x 110 mm for bearbeiding av store emner.
- Åpen ramme gjør det mulig å arbeide med emner som er større eller lengre enn selve maskinrammen.
- Fire stepmotorer med 2000 steg per omdreining, hvorav to motorer driver X-aksen.

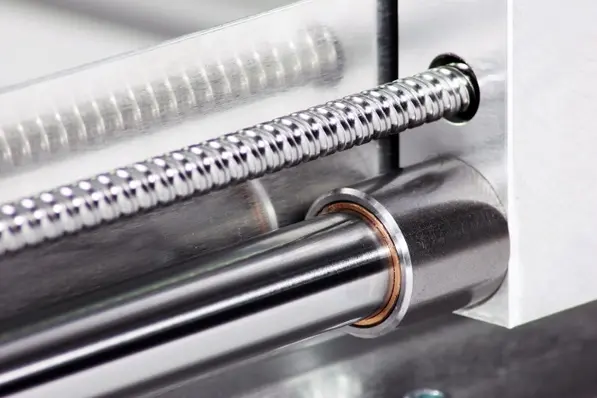

- Føringer i herdet stål: 22 mm på X-aksen, 30 mm på Y-aksen og 16 mm på Z-aksen.
- Fleksible kabelskinner bidrar til ryddig kabelføring på maskinen.
Fordeler
- Den åpne rammen gir større frihet ved bearbeiding av arbeidsstykker som ikke får plass innenfor en lukket maskinramme.
- To motorer på X-aksen gir drift på begge sider av den brede aksen.
- Pakken samler CNC-maskin, fresemotor, styring og KinetiC-NC-programvare, slik at det i tillegg kreves en Windows-PC for å styre maskinen.
- Maskinen kan bygges videre med ulike typer tilbehør og oppgraderinger, blant annet vakuumbord og T-sporplate.
Tekniske spesifikasjoner
| Modell | High-Z S-2100/T-105 |
| Type | T-modell CNC-fresemaskin med åpen ramme |
| Arbeidsområde X/Y/Z | 2100 x 1050 x 110 mm |
| Maskinmål | 2100 x 1050 mm |
| Travershastighet | 12 000 mm/min |
| Stepmotorer | 4 stk., 2000 steg per omdreining |
| Drift X-akse | 2 motorer |
| Føring X-akse | 22 mm herdet stål |
| Føring Y-akse | 30 mm herdet stål |
| Føring Z-akse | 16 mm herdet stål |
| Fresemotor | AMB 1050 FME-P, 1050 W |
| Hastighetsområde fresemotor | 5000–25 000 o/min |
| Spennhylsesystem | ER16 |
| Maskinstyring | 5-kanals Zero-4 med KinetiC-NC |
| Vekt | Ca. 99 kg |
Pakken inneholder
- High-Z S-2100/T-105 CNC-maskin – CNC-fresemaskin med åpen ramme og arbeidsområde på 2100 x 1050 x 110 mm.
- AMB 1050 FME-P fresemotor – 1050 W, 5000–25 000 o/min og ER16-spennhylsesystem.

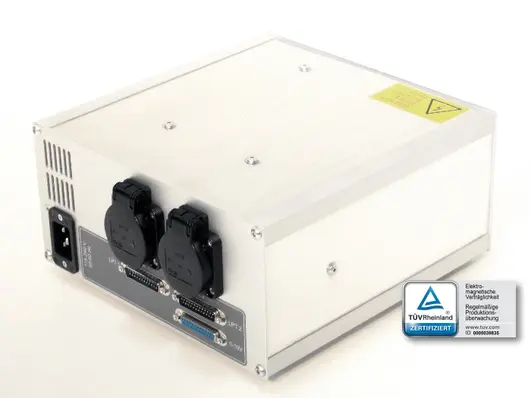

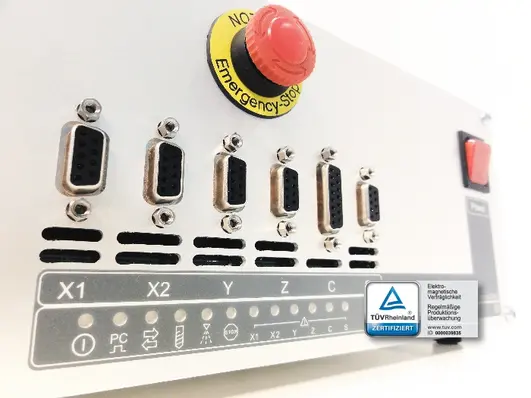

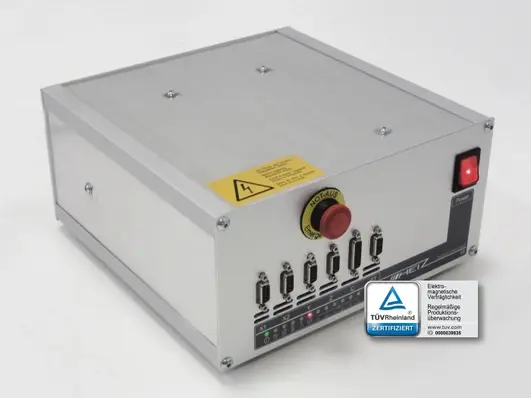

- Zero-4 5-kanals maskinstyring – styrer X-, Y- og Z-aksen samt to valgfrie kanaler. Har fem motorporter, effekt opptil 5 x 3.5 A, mikroposisjonering med 1/10 steg og tilkoblingsmulighet for opptil fem ende- og/eller referansebrytere. Styringen har også nødstopp med toveis sikring, strømsparende standbyfunksjon og innebygd kjølevifte.
- KinetiC-NC-programvare – brukes til styring av CNC-maskinen.
- Z-akse – standard 110 mm for T-serien.
- 5-ports nettverksswitch – 10/100 Mbit/s for sammenkobling av PC og Kinetic Pod.
- T-spormuttere type 8 – M6, 10 stk.
- Smøremidler for High-Z.
- Transportkasse for S-2100/105++.
Kompatibilitet
Fresemotor for maskinen skal ha 43 mm Euro-hals. Maskinen kan utstyres med blant annet vakuumbord og T-sporplate.
Merk
- Maskinen leveres med åpen ramme og uten T-sporplate.
- En PC med Windows-operativsystem kreves i tillegg for å styre maskinen.
- De medfølgende T-spormutterne passer ikke i standard T-spor i fresebord.
- Frakt direkte fra fabrikken tilkommer. Kontakt Gustavsen AS for fraktpris og leveringstid.
- Ved kjøp i nettbutikken belastes hele kjøpssummen. Ved bestilling via e-post eller direkte kontakt med selger deles betalingen i 30 % ved bestilling og resterende 70 % én uke før levering.
