High-Z S-400 Komplett Cnc Maskin

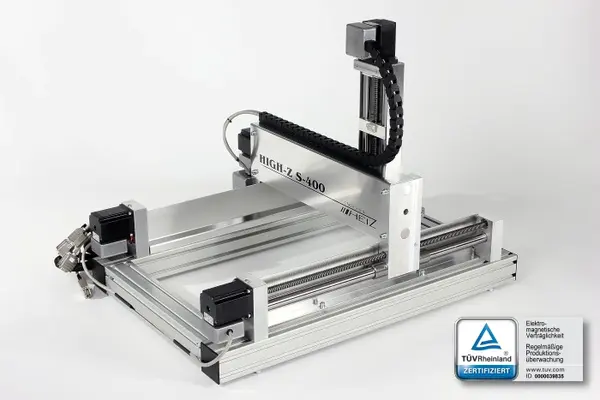

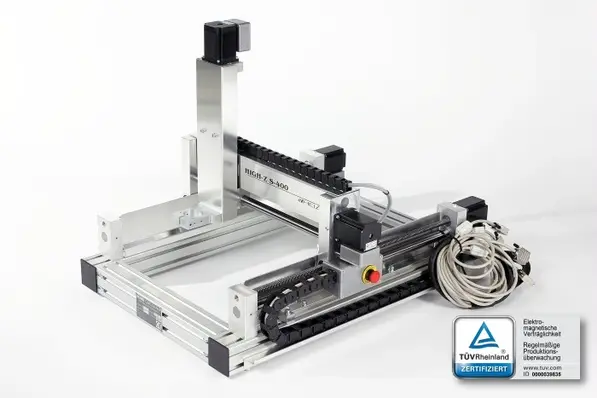

High-Z S-400 Komplett Cnc Maskin er en CNC-fresemaskin med åpen ramme og arbeidsområde på 400 x 300 x 110 mm. Pakken leveres med fresemotor, maskinstyring, KinetiC-NC-programvare og nettverksutstyr for styring via LAN.
Bruksområde
High-Z S-400 er beregnet for CNC-bearbeiding og kan brukes både med åpen ramme og med bordløsninger som kjøpes separat. Den åpne konstruksjonen gjør det mulig å plassere maskinen over arbeidsstykker som er større enn det ordinære arbeidsområdet. Maskinen er aktuell for blant annet prototyping, mindre produksjonsoppgaver, verksteder, privat bruk og utdanningsmiljøer.
Viktige egenskaper
- Åpen ramme som gjør det mulig å plassere maskinen over større arbeidsstykker.
- Arbeidsområde på 400 x 300 x 110 mm.

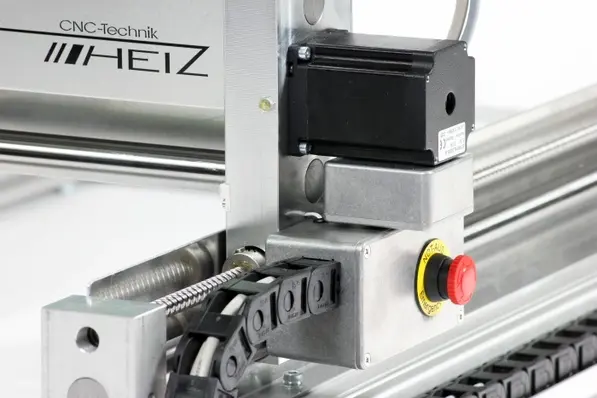

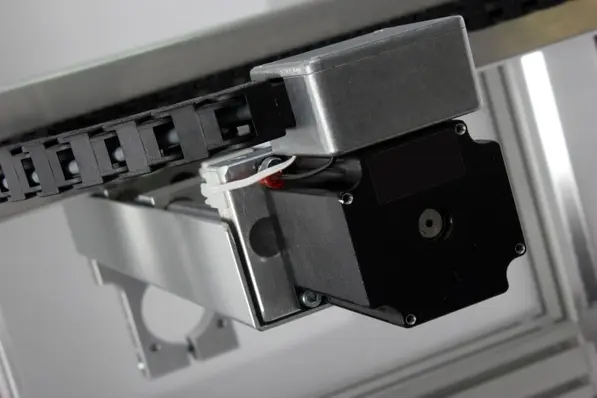

- Fire stepmotorer med 1600 steg per omdreining, hvorav to motorer driver X-aksen.

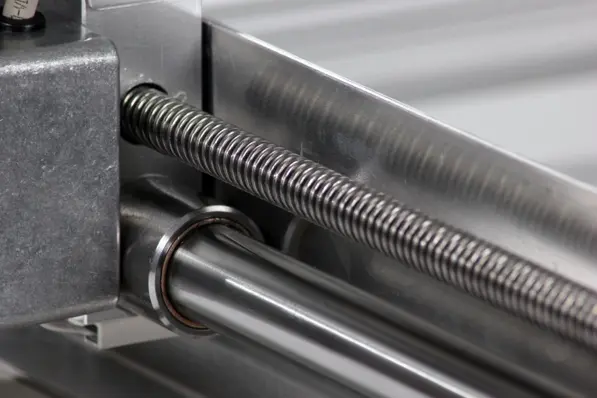

- 22 mm føringer i herdet stål på X- og Y-aksen og 16 mm føringer i herdet stål på Z-aksen.

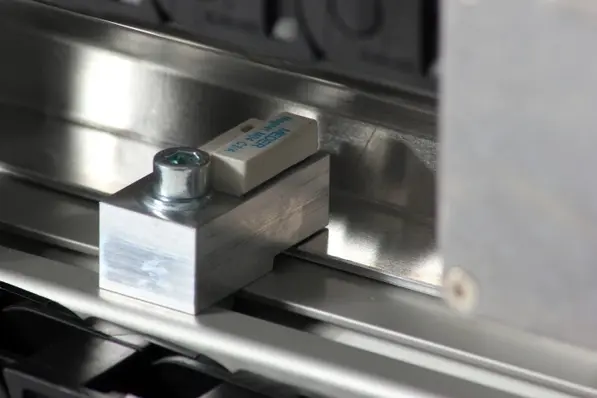

- Referanse- og begrensningsbrytere på alle akser.
- Fleksible kabelskinner for ryddig kabelføring.
Fordeler
- Den åpne rammen gjør at maskinen kan brukes på arbeidsstykker som er større enn maskinens ordinære arbeidsområde.
- To motorer på X-aksen gir drift på begge sider av aksen.
- Maskinen kan brukes uten bord eller bygges ut med blant annet T-sporplate eller vakuumbord.
- Pakken samler maskin, fresemotor, styring og programvare, slik at det i tillegg kreves en PC med Windows-operativsystem for å styre fresen.
Tekniske spesifikasjoner
| Modell | High-Z S-400 |
| Type | CNC-fresemaskin med åpen ramme |
| Arbeidsområde X/Y/Z | 400 x 300 x 110 mm |
| Maskinmål | 730 x 520 mm |
| Travershastighet | 3000 mm/min |
| Stepmotorer | 4 stk., 1600 steg per omdreining |
| Drift X-akse | 2 motorer |
| Føringer X- og Y-akse | 22 mm herdet stål |
| Føring Z-akse | 16 mm herdet stål |
| Fresemotor | AMB 1050 FME-P, 1050 W |
| Hastighetsområde fresemotor | 5000–25 000 o/min |
| Spennhylsesystem | ER16 |
| Maskinstyring | 5-kanals Zero-4 med KinetiC-NC |
| Tilkobling | LAN |
| Vekt | Ca. 31 kg |
Pakken inneholder
- High-Z S-400 CNC-maskin med åpen ramme og arbeidsområde på 400 x 300 x 110 mm.

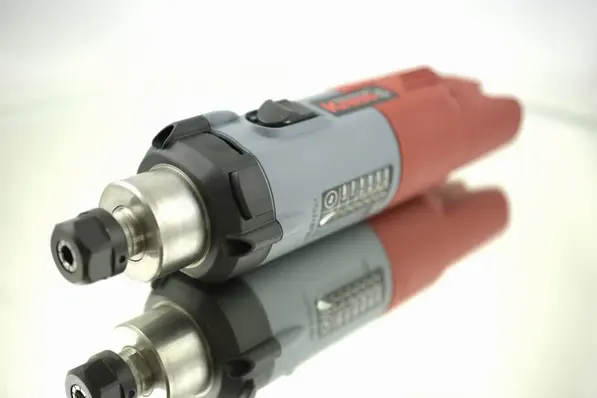

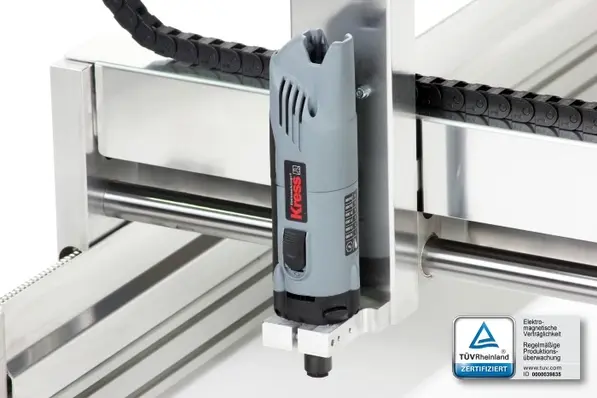

- AMB 1050 FME-P fresemotor, 1050 W, med hastighetsområde på 5000–25 000 o/min og ER16-spennhylsesystem.

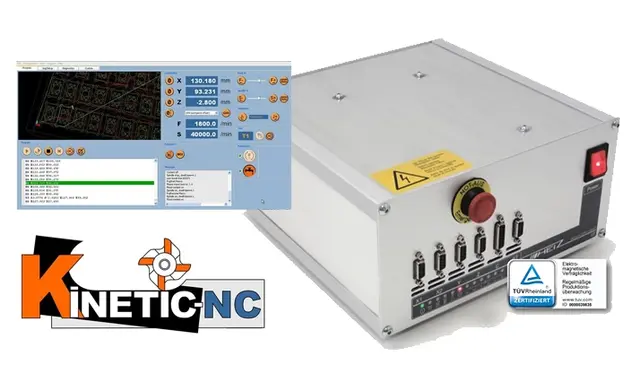

- Zero-4 5-kanals maskinstyring med integrert KinetiC-NC-programvare. Styringen håndterer X-, Y- og Z-aksen samt to valgfrie kanaler, har fem motorporter, effekt opptil 5 x 3.5 A, mikroposisjonering med 1/10 steg, nødstopp med toveis sikring, standbyfunksjon og innebygd kjølevifte.
- KinetiC-NC-programvare for styring av CNC-maskinen.
- Z-akse, standard 110 mm.
- 5-ports nettverksswitch, 10/100 Mbit/s, for sammenkobling av PC og Kinetic Pod.
- T-spormuttere type 8, M6, 10 stk.
- Smøremidler for High-Z.
- Transportkasse S1400/T.
Kompatibilitet

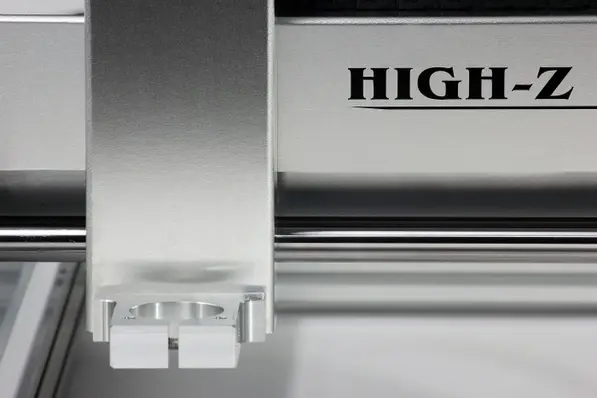

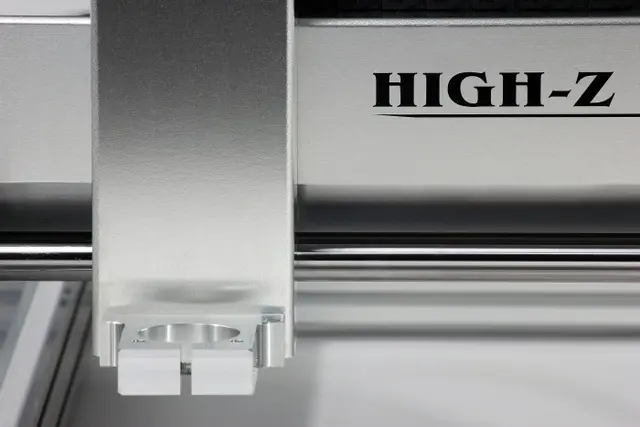

Fresemotor for maskinen skal ha 43 mm Euro-hals. Maskinen kan utstyres med T-sporplate og vakuumbord.
Merk
- Maskinen leveres med åpen ramme og uten T-sporplate.
- En PC med Windows-operativsystem kreves i tillegg for å styre maskinen.
- De medfølgende T-spormutterne passer ikke i standard T-spor i fresebord.
- T-modell med høyere presisjon, raskere skruer og stivere glidebaner kan leveres som alternativ.
- Frakt direkte fra fabrikken tilkommer. Kontakt Gustavsen AS for fraktpris og leveringstid.
- Ved kjøp i nettbutikken belastes hele kjøpssummen. Ved bestilling via e-post eller direkte kontakt med selger deles betalingen i 30 % ved bestilling og resterende 70 % én uke før levering.
