High-Z S-1400/T Komplett Cnc Maskin

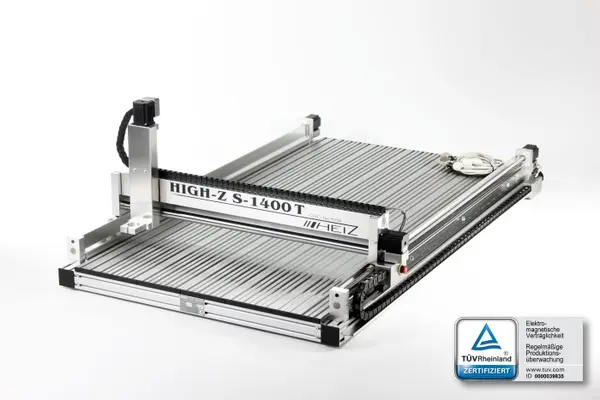

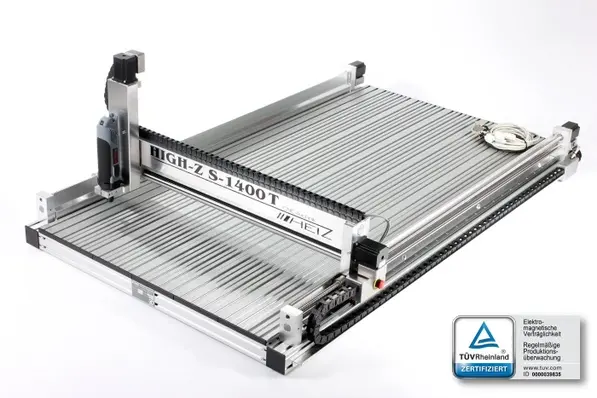

High-Z S-1400/T Komplett Cnc Maskin er en komplett CNC-pakke med High-Z S-1400/T-maskin, 1050 W fresemotor, 5-kanals maskinstyring og KinetiC NC-programvare. Maskinen har åpen ramme og et arbeidsområde på 1400 × 800 × 110 mm.
Bruksområde
High-Z S-1400/T er beregnet for CNC-bearbeiding i verksted, produksjon, prototyping, utdanning og annen teknisk bruk. Den åpne rammen gjør at maskinen kan plasseres over større arbeidsstykker, slik at emner som er større enn selve maskinens arbeidsområde kan bearbeides innenfor maskinens vandring. Maskinen kan brukes uten bord og kan bygges ut med blant annet T-sporplate eller vakuumbord.
T-modellen har høyere presisjon, raskere skruer og stivere glidebaner enn standardutførelsen. Maskinen kan brukes i mindre verksteder, som ekstra CNC-maskin i produksjonsmiljøer og til prototyping eller undervisning.
Viktige egenskaper
- Åpen rammekonstruksjon gjør det mulig å plassere maskinen over større arbeidsstykker.

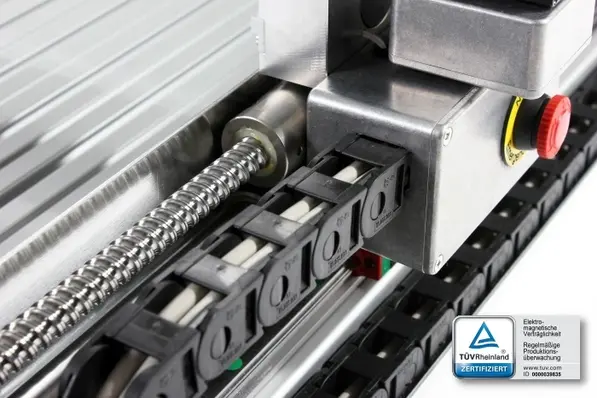

- T-modellen har raskere skruer og stivere glidebaner for høyere presisjon.

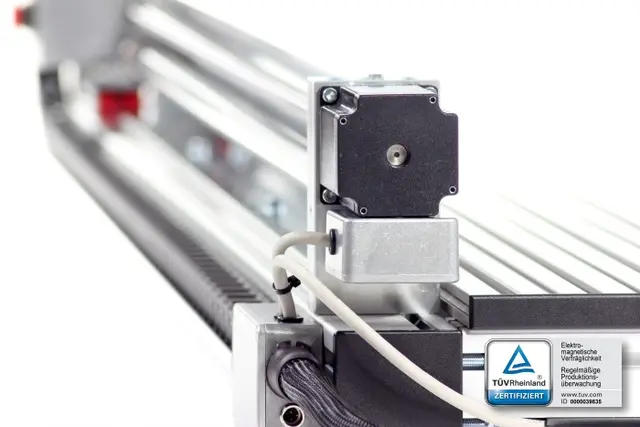

- Fire stegmotorer med 2000 steg per omdreining, hvorav to motorer driver X-aksen.
- X-aksen har 22 mm føringer, Y-aksen 30 mm føringer og Z-aksen 16 mm føringer i herdet stål.

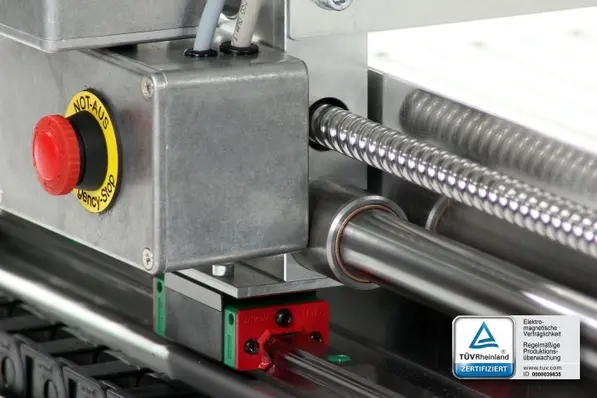

- Referanse- og begrensningsbrytere på alle akser samt dobbelsikret nødstopp.
- Maskinstyringen har fem kanaler og integrert KinetiC NC-styreprogram.
Fordeler
- Den åpne rammen gjør det mulig å arbeide på større emner uten at hele arbeidsstykket må få plass innenfor maskinrammen.
- To motorer på X-aksen bidrar til presis gange langs den lange aksen.
- Maskinen kan bygges ut med blant annet T-sporplate, vakuumbord og annet tilleggsutstyr for ulike arbeidsoppsett.

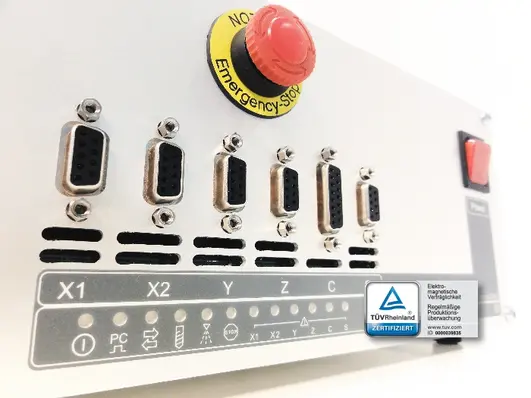

- Fem styringskanaler gir kontroll over X-, Y- og Z-aksen samt to valgfrie kanaler.
Tekniske spesifikasjoner
| Modell | High-Z S-1400/T |
| Arbeidsområde | 1400 × 800 × 110 mm |
| Maskinmål | 175 × 104 cm |
| Stegmotorer | 4 stk. |
| Oppløsning på stegmotorer | 2000 steg per omdreining |
| Motorer på X-akse | 2 stk. |
| Føringer, X-akse | 22 mm herdet stål |
| Føringer, Y-akse | 30 mm herdet stål |
| Føringer, Z-akse | 16 mm herdet stål |
| Travershastighet | 8000 mm/min |
| Fresemotor | AMB 1050 FME-P, 1050 W |
| Hastighetsområde, fresemotor | 5000–25000 o/min |
| Spennhylsesystem | ER16 |
| Maskinstyring | Zero-4, 5 kanaler, opptil 5 × 3.5 A |
| Vekt | Ca. 76 kg |
Pakken inneholder
- 1 stk. High-Z S-1400T CNC-maskin med åpen ramme.
- 1 pakke med 10 stk. M6-muttere for T-spor, type 8.
- 1 stk. Smøremidler High-Z.
- 1 stk. transportkasse S1400/T, 1876 × 1426 × 739 mm.
- 1 stk. AMB 1050 FME-P fresemotor på 1050 W, med hastighetsområde 5000–25000 o/min og ER16-spennhylser.

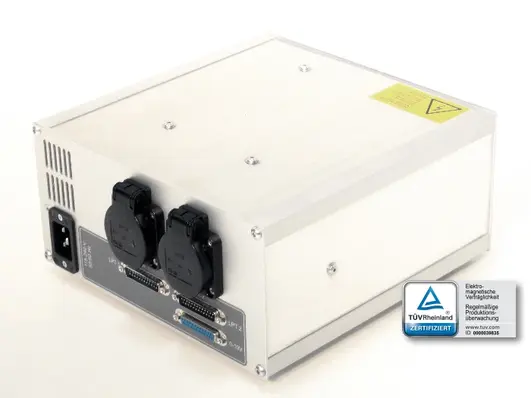

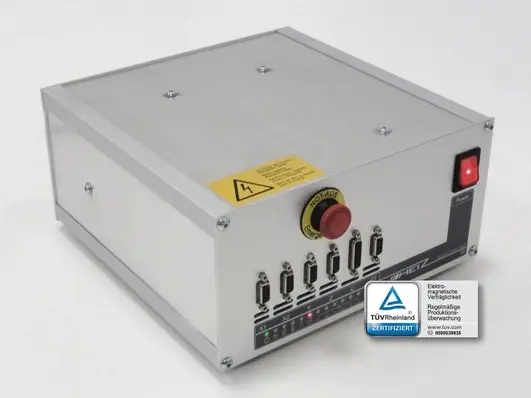

- 1 stk. Zero-4 5-kanals maskinstyring fra CNC-Step med integrert KinetiC NC-styreprogram.
- 1 stk. Z-akse, standard 110 mm for T-serie.
- 1 stk. 5-ports nettverksswitch, 10/100 Mbit/s, for tilkobling mellom PC og Kinetic Pod.
Kompatibilitet
Fresemotoren som brukes med maskinen må ha 43 mm Euro-hals. De medfølgende M6-mutterne er beregnet for passende T-sporplate og passer ikke i standard T-spor i fresebord.
Merk
- Maskinen leveres med åpen ramme uten T-sporplate.
- PC med Windows-operativsystem er nødvendig for å styre maskinen og følger ikke med.
- Styringen kan brukes via LAN med KinetiC NC og støtter også parallellport eller USB avhengig av oppsett.
- T-sporplate, vakuumbord og annet tilleggsutstyr kan leveres separat.
- Frakt direkte fra fabrikken kommer i tillegg. Spør om fraktpris.
- Ved kjøp i nettbutikk belastes hele kjøpesummen. Ved bestilling via e-post eller direkte kontakt med selger deles betalingen i 30 % ved bestilling og resterende 70 % én uke før levering.
