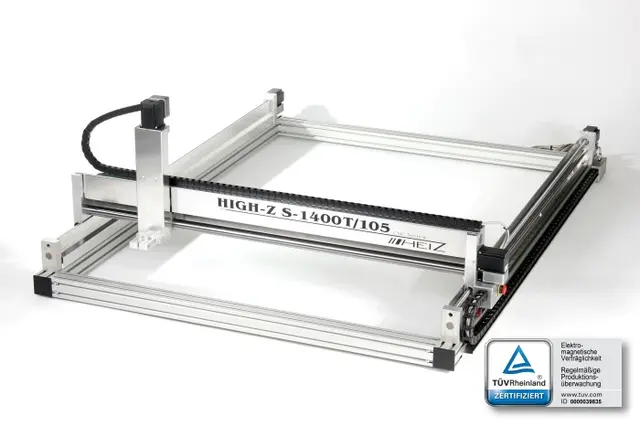

High-Z S-1400/T-105 Komplett Cnc Maskin
High-Z S-1400/T-105 Komplett Cnc Maskin er en CNC-maskinpakke bygget rundt High-Z S-1400T-105 i T-serien, med åpen ramme og et arbeidsområde på 1400 × 1050 × 110 mm. Pakken omfatter blant annet fresemotor, maskinstyring, KinetiC-NC-styreprogram og nødvendig tilbehør, mens PC med Windows-operativsystem må skaffes separat.
Bruksområde
Maskinen er utviklet for CNC-bearbeiding i verksteder og kan brukes til blant annet prototyping og annen maskinell bearbeiding. Den åpne rammen gjør det mulig å plassere maskinen over arbeidsstykker som er større enn det ordinære arbeidsområdet, og konstruksjonen tillater også bearbeiding av emner som er lengre enn bordet. High-Z-maskinen brukes både i produksjonsbedrifter, mindre verksteder, privat bruk og innen utdanning og andre opplæringsmiljøer.
Maskinen kan brukes uten T-sporplate. Ved behov kan den bygges ut med T-sporplate for oppspenning av arbeidsstykker, og vakuumbord kan også leveres som tilbehør.
Viktige egenskaper
- T-serie med høy presisjon, raskere skruer og stivere glidebaner.
- Åpen rammekonstruksjon som gir tilgang til større og lengre arbeidsstykker.
- Fire stegmotorer med 2000 steg per omdreining, hvorav to motorer driver X-aksen.
- Føringer i herdet stål på X-, Y- og Z-aksen.
- Referanse- og endebrytere på alle akser samt dobbelsikret nødstopp.
- Fleksible kabelskinner holder kablingen samlet under maskinens bevegelser.
Fordeler
- Den åpne rammen gjør det mulig å bearbeide arbeidsstykker som ikke får plass innenfor maskinens bordmål.
- To motorer på X-aksen gir drivning på begge sider av aksen for presis bevegelse.
- Pakken samler CNC-maskin, fresemotor, maskinstyring, styreprogram og flere nødvendige komponenter i én leveranse.
- Maskinen kan bygges videre ut med blant annet T-sporplate, vakuumbord og annet tilleggsutstyr.
Tekniske spesifikasjoner
| Modell | High-Z S-1400T-105 |
| Serie | T-serie |
| Arbeidsområde | X: 1400 mm, Y: 1050 mm, Z: 110 mm |
| Maskinmål | 1730 × 1350 mm |
| Bordstørrelse | 1730 × 1170 mm |
| Travershastighet | 8000 mm/min |
| Stegmotorer | 4 stk., 2000 steg per omdreining |
| Drift på X-akse | 2 motorer |
| Føringer | X: 22 mm, Y: 30 mm, Z: 16 mm, herdet stål |
| Fresemotorfeste | 43 mm Euro-hals |
| Fresemotor | AMB 1050 FME-P, 1050 W |
| Hastighetsområde, fresemotor | 5000–25000 o/min |
| Spennhylsesystem | ER16 |
| Maskinstyring | Zero-4, 5 kanaler, opptil 5 × 3.5 A |
| Vekt | Ca. 80 kg |
Pakken inneholder
- High-Z S-1400T-105 CNC-maskin – CNC-maskin med åpen ramme og arbeidsområde på 1400 × 1050 × 110 mm.
- AMB 1050 FME-P fresemotor – 1050 W, 5000–25000 o/min og ER16 spennhylsesystem.
- Zero-4 5-kanals maskinstyring fra CNC-Step – integrert med KinetiC-NC-styreprogram, fem motorporter, mikroposisjonering med 1/10 steg og innebygd kjølevifte.
- Z-akse Standard 110 mm for T-serie.
- Nettverksswitch – 5 porter, 10/100 Mbit/s, for sammenkobling av PC og Kinetic Pod.
- T-spormutter Type 8, M6 – 10 stk.
- Smøremidler til High-Z.
- Transportkasse S1400/T.
Kompatibilitet
- Maskinen krever en fresemotor med 43 mm Euro-hals.
- Styring av maskinen krever en PC med Windows-operativsystem.
- T-spormutterne har M6-gjenger og er beregnet for den aktuelle T-sporplaten. De passer ikke i standard T-spor i fresebord.
Merk
- T-sporplate følger ikke med i pakken.
- PC med Windows-operativsystem følger ikke med og må skaffes separat.
- T-sporplate og vakuumbord kan leveres som tilleggsutstyr.
- Frakt direkte fra fabrikken kommer i tillegg. Kontakt Gustavsen for fraktpris og leveringstid.
- Ved kjøp i nettbutikken belastes hele kjøpesummen. Ved bestilling via e-post eller direkte kontakt med selger deles betalingen i 30 % ved bestilling og resterende 70 % én uke før levering.
