UJK sirkeljigg
UJK sirkeljigg er en jig for fresing av nøyaktige sirkler, skiver og buer med overfres. Jiggen har kalibrert spiralskala og kan stilles inn for diametre fra 4 cm til 125.1 cm, i trinn på 1 mm.
Bruksområde

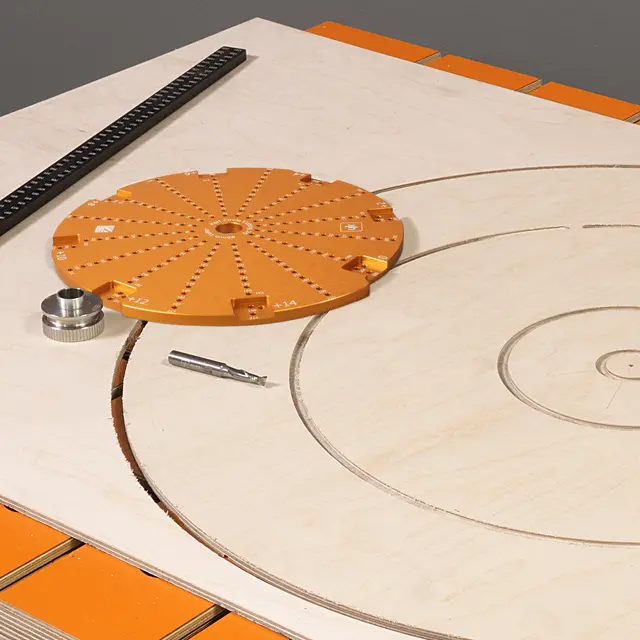

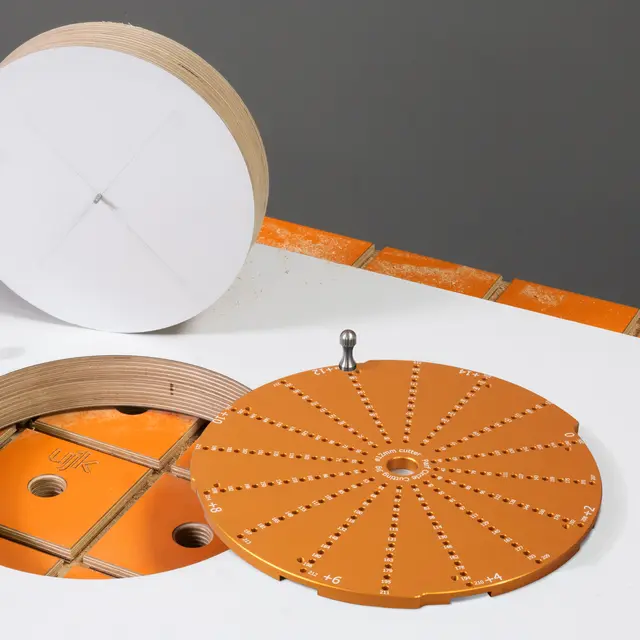

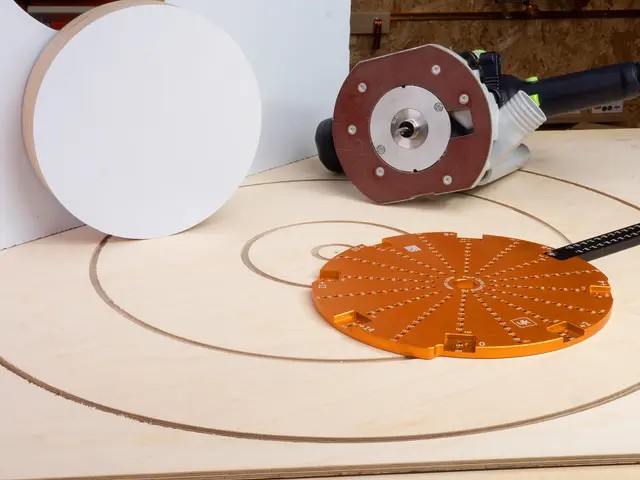

Sirkeljiggen brukes til fresing av sirkler, skiver, buer og presise utfresninger i materialer som heltre, MDF, kryssfiner, sponplate og plastplate. Den er beregnet for bruk med overfres og passer til arbeid der repeterbar innstilling og jevn føring er viktig.
Viktige egenskaper
- Freser sirkler og skiver fra 4 cm til 125.1 cm i diameter, med 1 mm innstillingsintervall.
- Kalibrert spiralskala for presis og repeterbar innstilling.
- Medfølgende boreguide for rette pilothull, kompatibel med Centrotec.

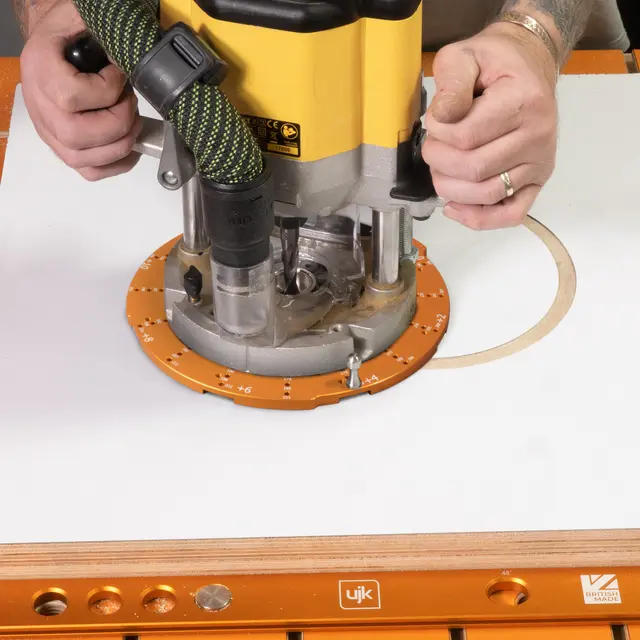

- Pinne- og platepivot gir jevn roterende bevegelse under fresing.

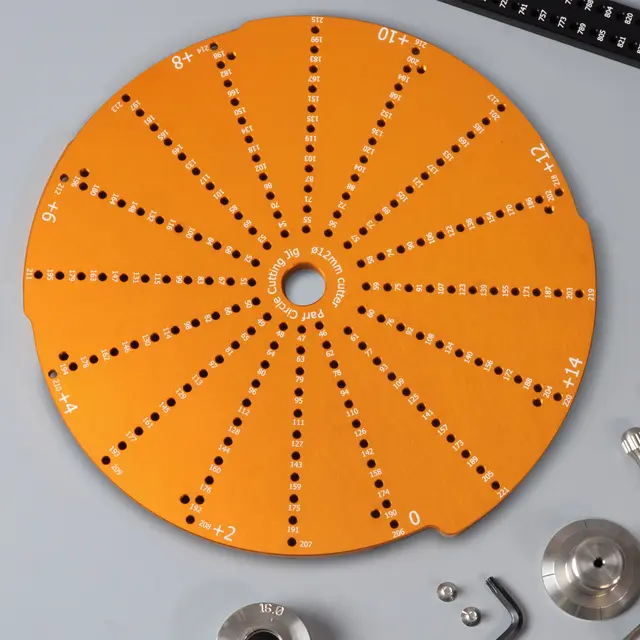

- Merking på hver side av platen for bruk med 6 mm eller 12 mm fresestål.
- Leveres med 16 mm kopiring og 6 mm spiral hardmetallfres med maksimal skjæredybde på 22 mm.
Fordeler
- Gir kontrollert fresing av sirkler, skiver og buer med høy repeterbarhet.
- Reduserer behovet for manuell oppmåling ved gjentatte kutt.
- Kan brukes på flere platematerialer og treslag.
- Forlenger arbeidsområdet ved større diametre med medfølgende forlengelsesarm.
Tekniske spesifikasjoner
| Diameterområde | 4 cm - 125.1 cm |
| Innstillingsintervall | 1 mm |
| Kopiring | 16 mm |
| Medfølgende fresestål | 6 mm spiral hardmetallfres |
| Maks. skjæredybde med 6 mm fresestål | 22 mm |
| Maks. skjæredybde med 12 mm fresestål | 52 mm |
| Pivot-hull | 3 mm |
| Lengde | 205 mm |
| Bredde | 525 mm |
| Høyde | 50 mm |
| Egnede materialer | Heltre, MDF, kryssfiner, sponplate og plastplate |

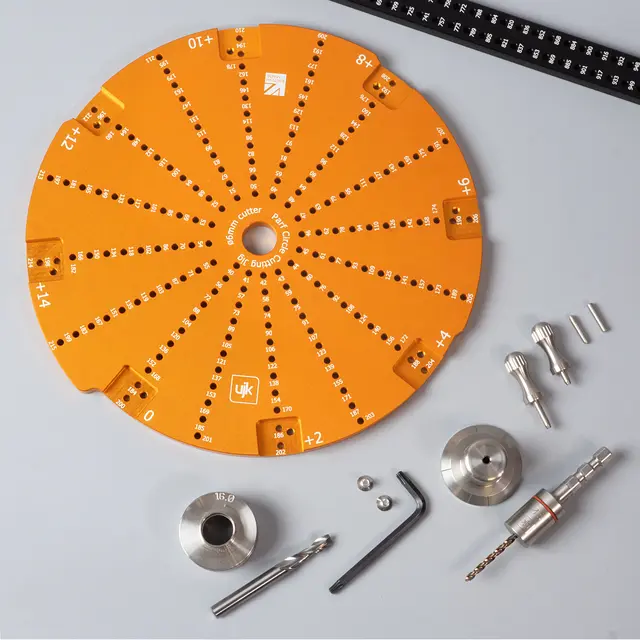

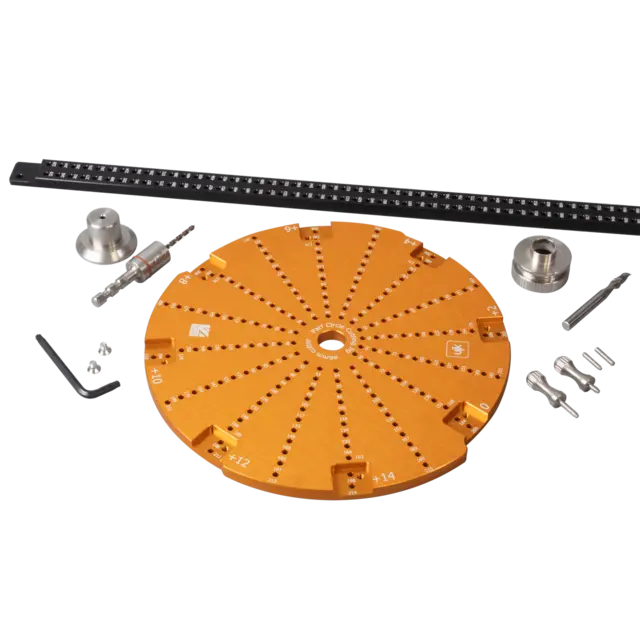

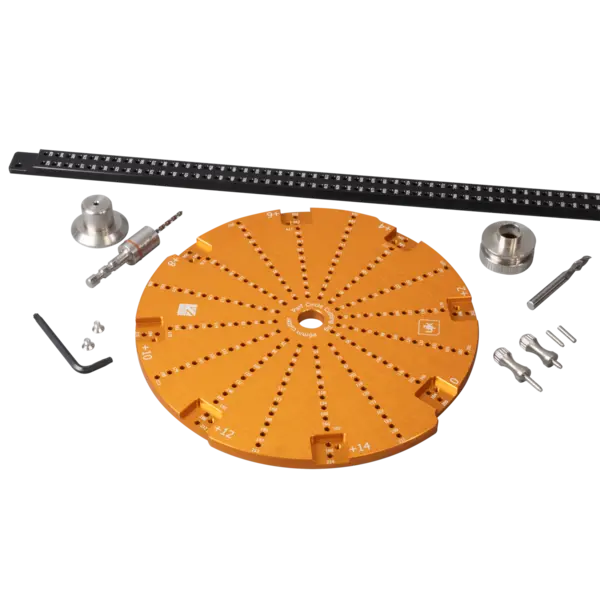

Medfølger
- UJK Circle Cutting Jig

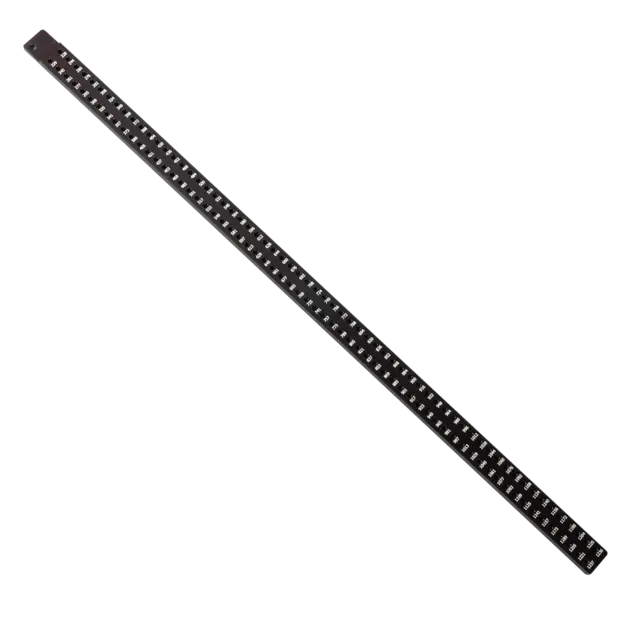

- Forlengelsesarm
- 3 mm bor
- Boreguide
- 16 mm kopiring
- 6 mm UJK Solid Carbide Upcut Spiral Cutter
- Lang pivotpinne
- Kort pivotpinne
Kompatibilitet
Boreguiden er kompatibel med Centrotec. Jiggen er beregnet for bruk med 1/4" eller 1/2" overfres og krever kopiringadapter som passer til den aktuelle overfresen.
Tilleggsutstyr
12 mm fresestål for tykkere materiale er tilgjengelig som separat tilbehør. Kopiringadapter til aktuell overfres må kjøpes separat.
