Push-in T-kobling QST-10-8

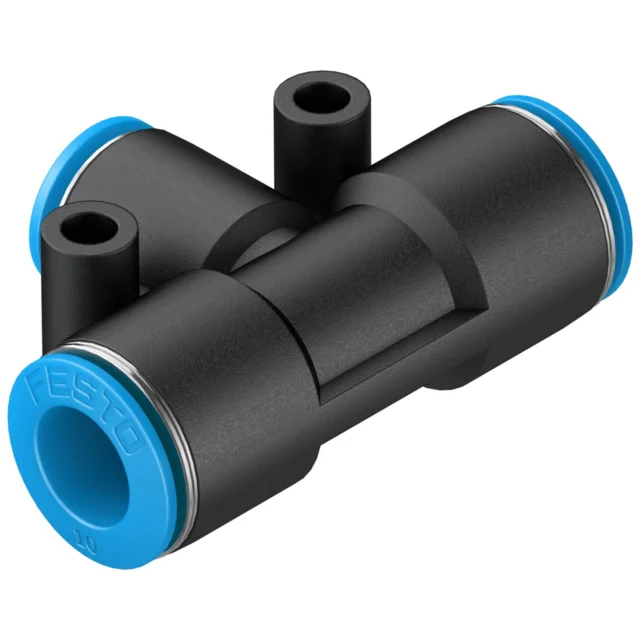

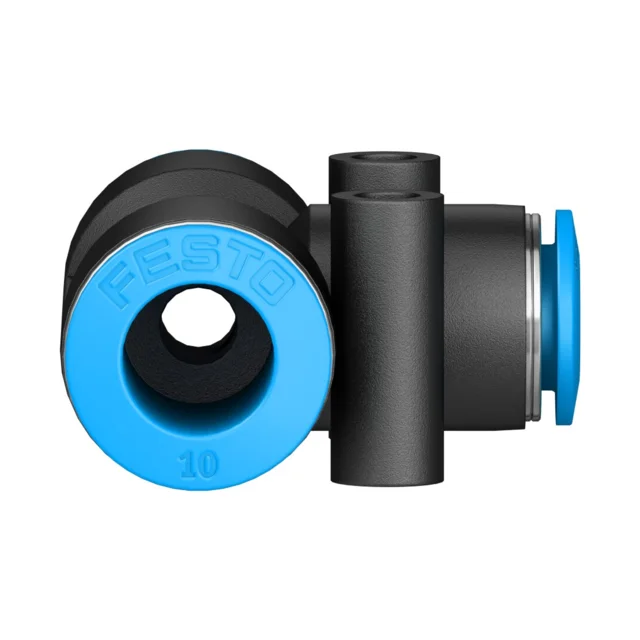

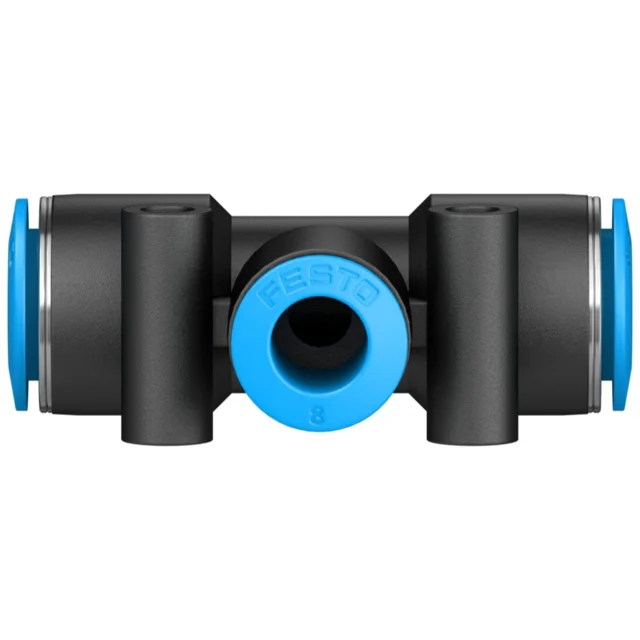

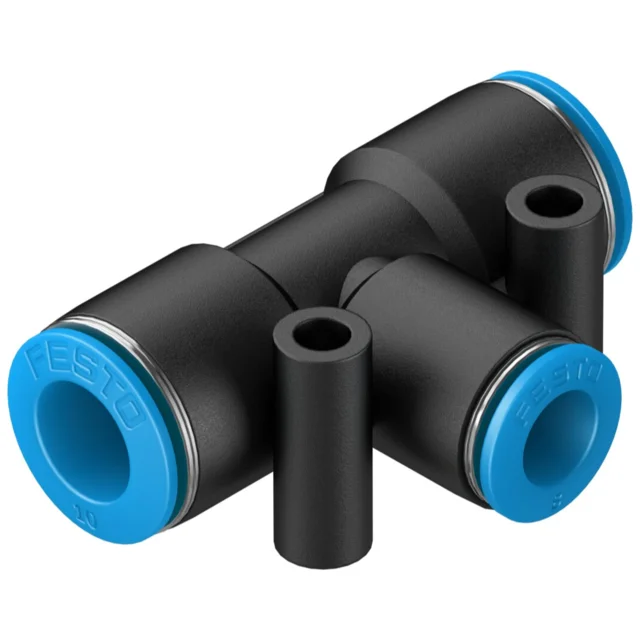

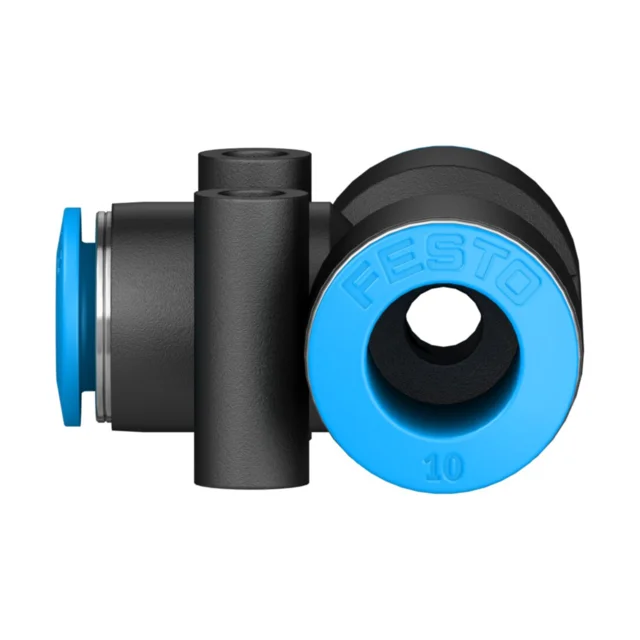

Push-in T-kobling QST-10-8 fra Festo er en T-formet push-in-kobling med én tilkobling for 10 mm slange og to utganger for 8 mm slange. Koblingen er beregnet for trykkluft og kan også brukes med flytende, isfritt vann innenfor angitte driftsgrenser.
Bruksområde
Koblingen brukes til å fordele én 10 mm slangeforbindelse til to 8 mm slangeforbindelser. Den kan monteres i valgfri posisjon og brukes i pneumatiske systemer samt med vann innenfor spesifiserte trykk- og temperaturgrenser.
Viktige egenskaper
- T-formet push-in-kobling med én tilførsel og to utganger
- 10 mm slangetilkobling på tilførselssiden
- 2 × 8 mm slangetilkobling på utgangssiden
- Push-pull-prinsipp for slangetilkobling
- Temperaturavhengig driftstrykk opptil 14 bar
- Hus i PBT med slangeklemmer i høylegert rustfritt stål
Fordeler
- Gjør det mulig å fordele én 10 mm slangeføring til to 8 mm slanger i én kobling.
- Push-in-tilkoblingene gir direkte tilkobling av slanger med de angitte utvendige diametrene.
- Valgfri monteringsposisjon gir fleksibilitet ved oppbygging av slangeføringen.
Tekniske spesifikasjoner
| Modell | QST-10-8 |
| Utførelse | T-formet push-in-kobling |
| Tilførsel | For slange med 10 mm utvendig diameter |
| Utganger | 2 × for slange med 8 mm utvendig diameter |
| Nominell størrelse | 4.9 mm |
| Innsettingsdybde, Ø8 mm | 18.1 mm |
| Innsettingsdybde, Ø10 mm | 20.2 mm |
| Driftstrykk, komplett temperaturområde | -0.95–6 bar |
| Temperaturavhengig driftstrykk | -0.95–14 bar |
| Omgivelsestemperatur | -10–80 °C |
| Driftsmedium | Trykkluft iht. ISO 8573-1:2010 [7:-:-] og flytende, isfritt vann |
| Monteringsposisjon | Valgfri |
| Materiale, hus | PBT |
| Materiale, slangetetning | NBR |
| Vekt | 23 g |
Merk
Ved bruk med vann er maksimalt driftstrykk 6 bar ved maksimalt 50 °C. Smurt drift med trykkluft er mulig. Produktet er RoHS-kompatibelt, har korrosjonsbestandighetsklasse CRC 1 og er egnet for renrom klasse 4 iht. ISO 14644-1, målt iht. ISO 14644-14.
