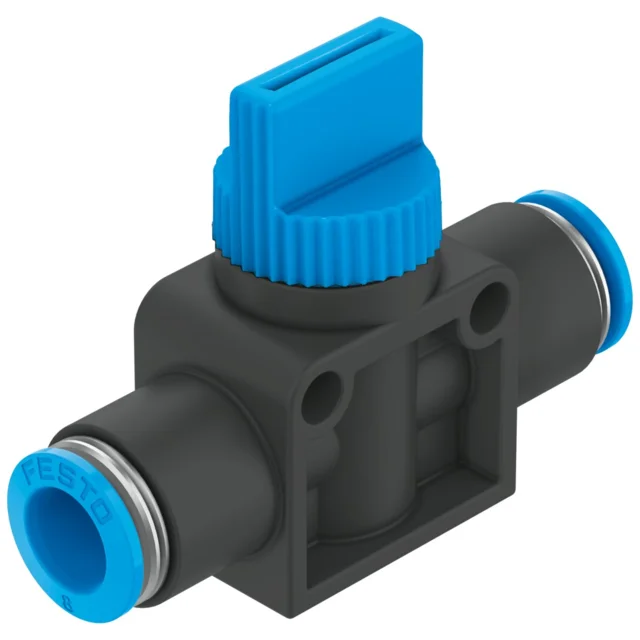

Avstengningsventil HE-2-QS-8
Avstengningsventil HE-2-QS-8 fra Festo er en manuelt betjent 2/2-veis ventil med QS-8-tilkobling på begge sider. Ventilen brukes til å åpne eller stenge luftstrømmen og har en nominell luftmengde på 415.8 l/min.
Bruksområde
Ventilen er beregnet for manuell avstengning av trykkluft i pneumatiske systemer. Den monteres direkte i slangeføringen med QS-8-tilkoblinger og kan monteres i valgfri posisjon.
Viktige egenskaper
- Manuelt betjent 2/2-veis avstengningsventil
- QS-8-tilkobling på begge sider
- Nominell luftmengde på 415.8 l/min iht. DIN 1343
- Reversibel strømningsretning
- Direkte betjening og stempelventilkonstruksjon
- Driftstrykk fra -0.95 til 10 bar
Fordeler
- Manuell betjening gjør det mulig å åpne og stenge luftstrømmen direkte på ventilen.
- Reversibel strømningsretning gir fleksibilitet ved montering i pneumatiske systemer.
- Inline-montering med QS-8-tilkoblinger gjør ventilen egnet for direkte integrering i slangeføringen.
Tekniske spesifikasjoner
| Modell | HE-2-QS-8 |
| Ventilfunksjon | 2/2-veis |
| Betjening | Manuell |
| Tilkobling 1 | QS-8 |
| Tilkobling 2 | QS-8 |
| Nominell størrelse | 3.5 mm |
| Nominell luftmengde | 415.8 l/min iht. DIN 1343 |
| Driftstrykk | -0.95–10 bar |
| Driftsmedium | Trykkluft iht. ISO 8573-1:2010 [7:-:-] |
| Strømningsretning | Reversibel |
| Montering | Inline |
| Monteringsposisjon | Valgfri |
| Omgivelses- og medietemperatur | 0–60 °C |
| Materiale, hus | Forsterket PBT |
| Vekt | 26 g |
Merk
Smurt drift er mulig. Dersom ventilen brukes med smurt trykkluft, må smurt drift opprettholdes videre. Produktet er RoHS-kompatibelt, har korrosjonsbestandighetsklasse CRC 2 og er egnet for renrom klasse 4 iht. ISO 14644-1, målt iht. ISO 14644-14.
