Jigsett - Skruer og Knotter 1/4"
Jigsett - Skruer og Knotter 1/4" er et omfattende sett med T-bolter, innslagsmutre, gjengeinnsatser, skiver og knotter for bygging av jigger og anlegg. Settet består av 148 deler med 1/4"-20 UNC-gjenger og leveres i en solid oppbevaringskoffert for ryddig organisering.
Bruksområde

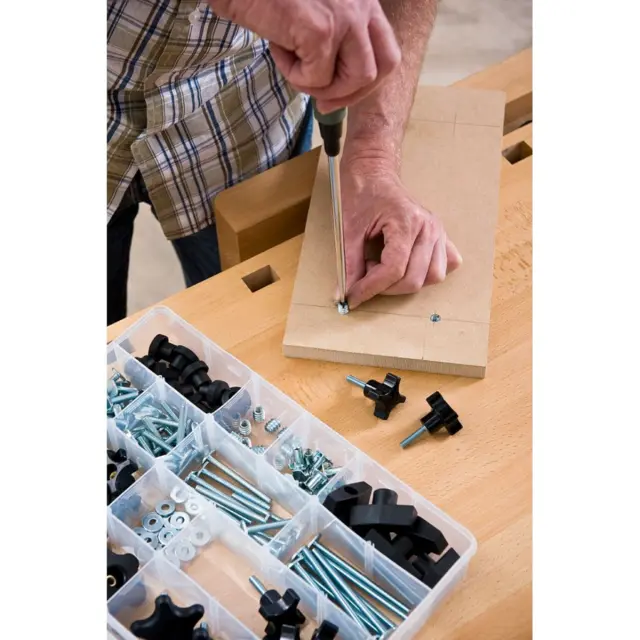

Settet brukes til å lage og tilpasse jigger, anlegg og stoppeklosser for fresing, saging og annet presisjonsarbeid i verkstedet. Komponentene kan monteres i T-spor og gir fleksibel plassering av festepunkter der det er behov for justerbare løsninger. Det passer for både profesjonelle brukere og hobbyverksteder som bygger egne oppsett og tilpasninger.
Viktige egenskaper

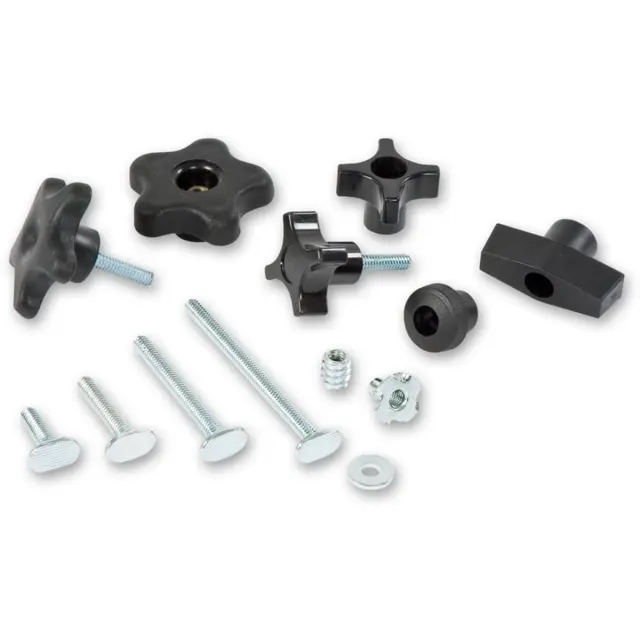

- 148 deler for bygging og tilpasning av jigger og anlegg
- Alle komponenter har 1/4"-20 UNC-gjenger
- T-bolter i lengdene 25 mm, 40 mm, 65 mm og 90 mm
- Knotter med både innvendig og utvendig gjenge
- T-bolthoder med bredde på 12.8 mm
- Leveres i solid oppbevaringskoffert
Fordeler
- Gir fleksible festeløsninger ved bygging av jigger, anlegg og stoppeklosser
- Flere T-boltlengder gjør det enklere å tilpasse ulike verkstedoppsett
- Utvalg av knotter, skiver, gjengeinnsatser og innslagsmutre gir mange monteringsmuligheter
- Oppbevaringskofferten gir god oversikt og rask tilgang til delene
Tekniske spesifikasjoner
| Antall deler | 148 |
| Gjenge | 1/4"-20 UNC |
| Bredde på T-bolthode | 12.8 mm |
| Lengde på T-bolter | 25 mm, 40 mm, 65 mm, 90 mm |
| Skivediameter | 16 mm |
| Hull i skiver | 6 mm |
| Gjengestang på knotter med utvendig gjenge | 25 mm |

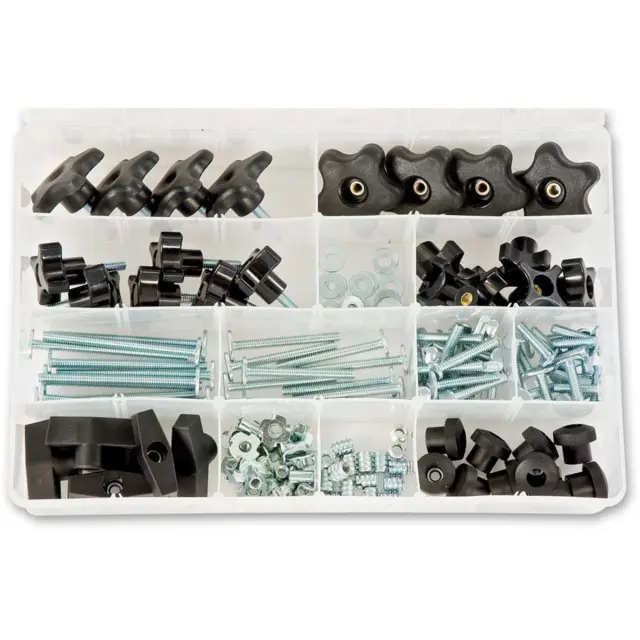

Medfølger
- 10 stk T-bolter 90 mm
- 10 stk T-bolter 65 mm
- 20 stk T-bolter 40 mm
- 20 stk T-bolter 25 mm
- 26 stk knotter med innvendig gjenge
- 10 stk knotter med utvendig gjenge og 25 mm gjengestang
- 20 stk skiver Ø16 mm med 6 mm hull
- 16 stk gjengeinnsatser
- 16 stk innslagsmutre
- Oppbevaringskoffert
Merk
For bruk sammen med Kreg T-spor må det files bort ca. 0.5 mm på hver side av T-boltenes fotplate. Det kan også hende tykkelsen må slipes noe i enkelte T-spor.
