Viper 3 Dreiechuck M33 X 3,5 - Sett

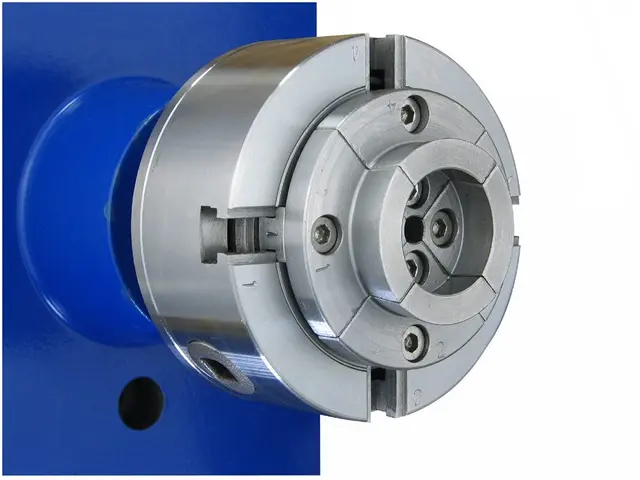

Viper 3 Dreiechuck M33 X 3,5 - Sett er et komplett sett for tredreiing med Viper3R-chuck, fire forskjellige bakkesett og tilbehør samlet i en oppbevaringskoffert. Chucken har M33 x 3.5-gjenge, 95 mm chuckdiameter og en selvsentrerende konstruksjon med girmekanisme for enkel justering med én hånd.
Bruksområde
Settet gir flere muligheter for oppspenning av arbeidsstykker ved tredreiing. De medfølgende standard-, pinne-, trappe- og bredbakkene dekker ulike størrelser og former, mens medbringer, treskrue og planskivering gir flere alternativer for montering og dreiing. Chucken er beregnet for Midi-dreiebenker og større.
Viktige egenskaper
- Selvsentrerende Viper3R-chuck med 95 mm chuckdiameter og M33 x 3.5-gjenge.
- Girmekanisme gjør det mulig å justere bakkene med én hånd.
- Lukket konstruksjon bidrar til å hindre oppbygging av spon og støv i girmekanismen.
- Fire bakkesett gir ulike gripeområder og muligheter for både innvendig og utvendig oppspenning.

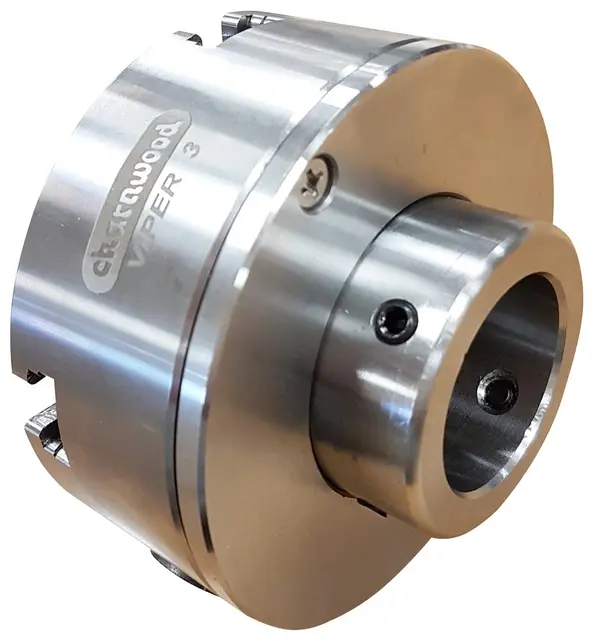

- Låseskruer gjør det mulig å låse chucken til spindelen på kompatible dreiebenker med revers.

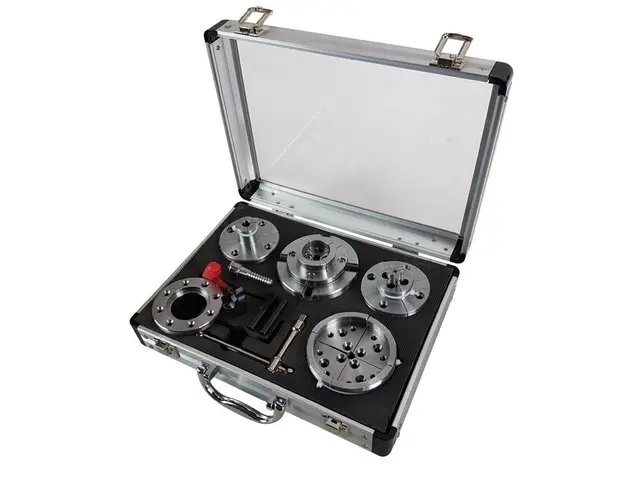

- Leveres med tilbehør og aluminiumskoffert med skuminnlegg for samlet oppbevaring.
Fordeler
- Flere typer bakker i samme sett gjør det enklere å tilpasse oppspenningen til arbeidsstykkets størrelse og form.
- Medbringer kan brukes til spindeldreiing uten at chucken må tas av dreiebenken.
- Treskruen gir en løsning for første oppspenning av bolleemner i senter av chucken.
- Oppbevaringskofferten holder chuck, bakker og tilbehør samlet og klare til bruk.
Tekniske spesifikasjoner
| Direkte spindelgjenge | M33 x 3.5 |
| Chuckdiameter | 95 mm |
| Standardbakker, ekspansjon | 46–82 mm |
| Standardbakker, kontraksjon | 68–32 mm |
| Bakkevandring | 36 mm |
| Min. lengde på spindelgjenge | 30 mm |
| Vekt | 1.9 kg |

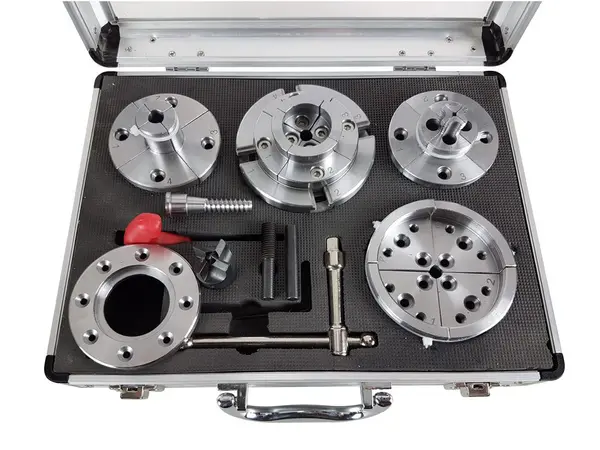

Medfølger
- Viper3R-chuck med M33 x 3.5-gjenge
- Standard svalehale-bakker

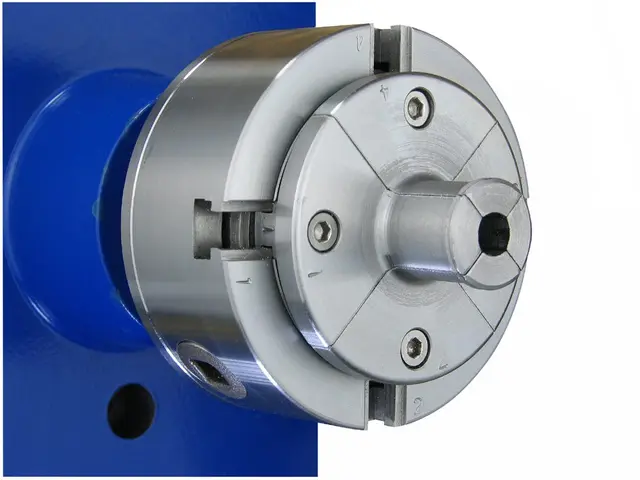

- Pinnebakker

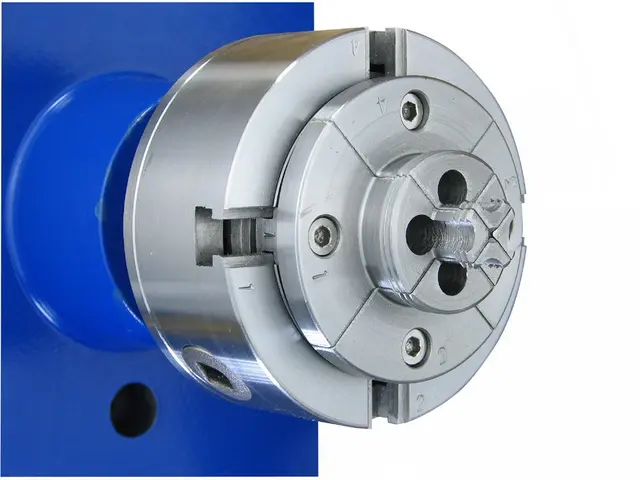

- Trappebakker

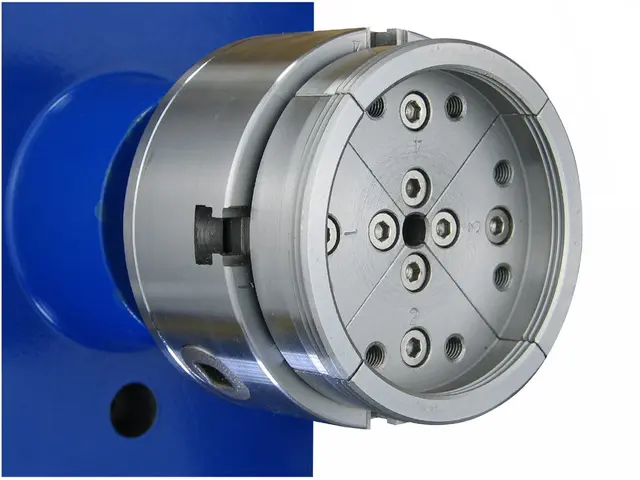

- Bredbakker

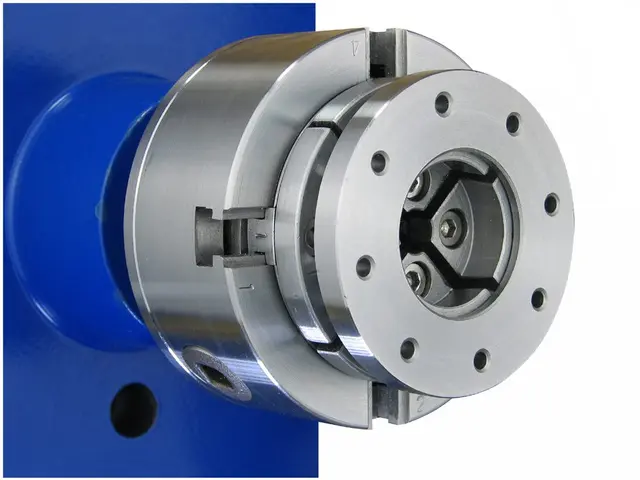

- Planskivering, Ø75 mm

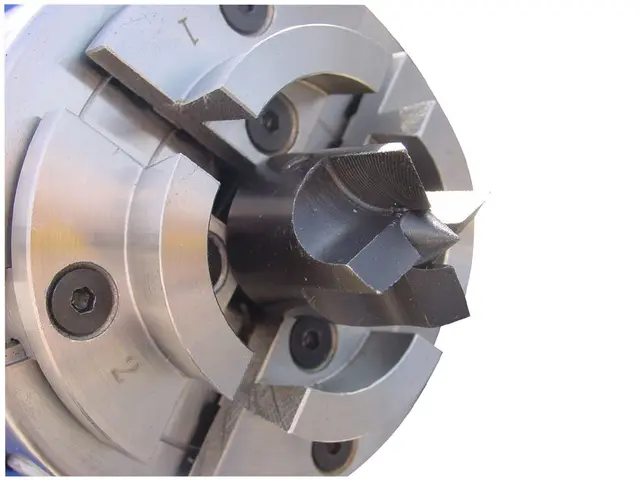

- 4-tanns medbringer
- Treskrue
- T-håndtak med firkantdrev for låsing av bakkene
- T-håndtak med sekskantnøkkel for bytte av bakker

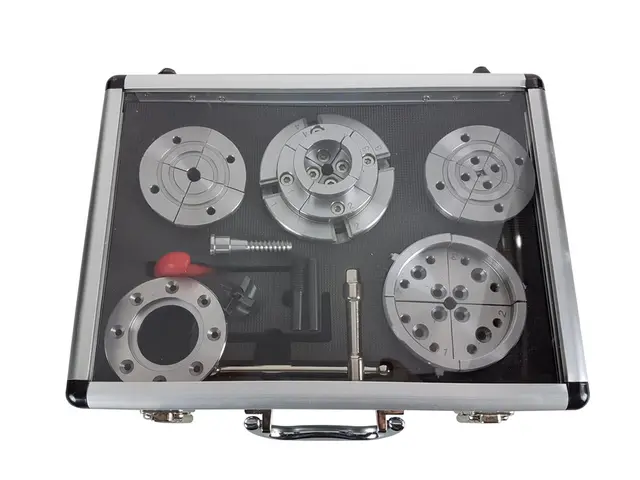

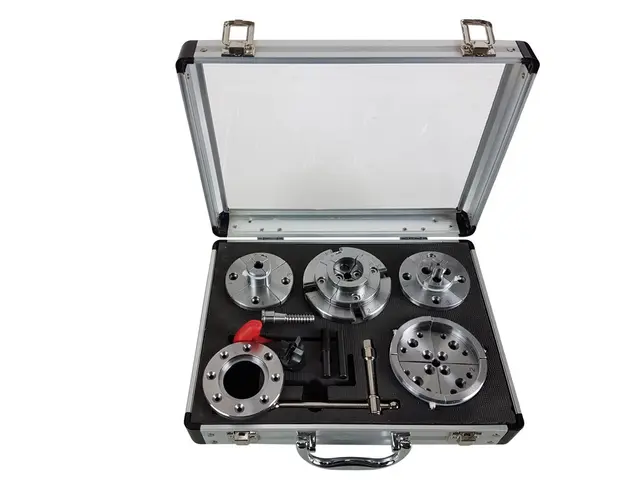

- Oppbevaringskoffert i aluminium med skuminnlegg
Kompatibilitet
Chucken monteres direkte på dreiebenker med M33 x 3.5-spindelgjenge. For andre gjengestørrelser kreves en separat gjengeadapter.
Merk
På dreiebenker med revers kan chucken låses til spindelen med låseskruer når dreiebenken følger DIN800- eller T38-design. Revers skal kun brukes når chucken er montert direkte på en M33 x 3.5-spindelgjenge, og ikke når det brukes gjengeadapter. Ved bruk av den medfølgende treskruen skal bolleemnet forbores med et bor på 8 mm (5/16").
